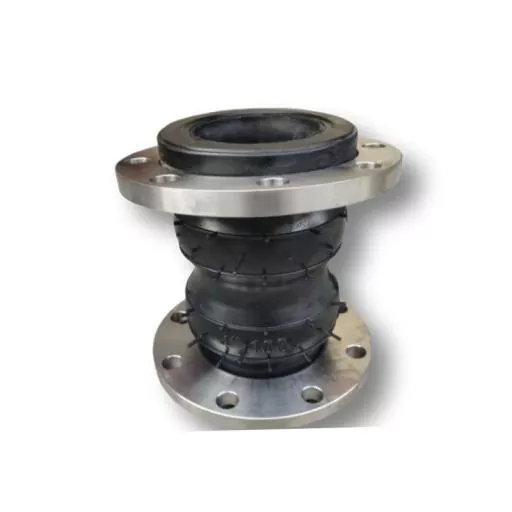

JIDONGDAcung cấpKhớp nối cao su hình cầu đôidành cho các hệ thống đường ống công nghiệp yêu cầu cách ly rung động đáng tin cậy, bù chuyển động và kết nối linh hoạt. Được thiết kế với thân cao su hình cầu kép, các lớp vải gia cố và lưới bảo vệ bằng thép không gỉ, bộ phận linh hoạt này phù hợp cho các ứng dụng đường ống đòi hỏi khắt khe như máy bơm, máy nén, hệ thống nước, không khí, dầu, hóa chất nhẹ và các chất lỏng công nghiệp khác.
Khe co giãn hình cầu kép được thiết kế để hấp thụ chuyển động của đường ống đồng thời giúp giảm độ rung và ứng suất truyền từ thiết bị được kết nối vào hệ thống đường ống. So với cấu trúc một hình cầu, hình học hai hình cầu của nó mang lại sự linh hoạt và khả năng hấp thụ chuyển động bổ sung. JIDONGDA cung cấp các khe co giãn bằng cao su gia cố sử dụng các vật liệu như EPDM, NBR và Neoprene, với lớp gia cố bằng vải nhiều lớp và lớp lưới thép không gỉ bên ngoài. Tùy thuộc vào thiết kế, các thông số kỹ thuật có sẵn có thể bao gồm các loại áp suất DN32–DN600, PN10/PN16/PN25 và phạm vi nhiệt độ từ -20°C đến +120°C, với các hợp chất đặc biệt có sẵn cho nhiệt độ cao hơn.
Mục lục
- Khớp nối cao su hình cầu đôi là gì?
- Tại sao nó quan trọng trong hệ thống đường ống công nghiệp?
- Khớp được xây dựng như thế nào?
- Ưu điểm hiệu suất chính là gì?
- Người mua nên kiểm tra thông số kỹ thuật nào?
- Nó có thể được sử dụng ở đâu?
- Người mua nên chọn đúng mẫu như thế nào?
- Những gì cần được xem xét trong quá trình cài đặt?
- Câu hỏi thường gặp
- Làm thế nào bạn có thể yêu cầu một giải pháp tùy chỉnh?
Khớp nối cao su hình cầu đôi là gì?
Khe co giãn cao su hình cầu đôi là bộ phận kết nối đường ống linh hoạt bao gồm hai phần cao su hình cầu. Mục đích chính của nó là điều chỉnh chuyển động và giảm sự truyền rung động giữa thiết bị và đường ống được kết nối.
Không giống như các kết nối ống cứng, cấu trúc cao su linh hoạt có thể đáp ứng với chuyển động dọc trục, ngang và góc. Điều này làm cho mối nối đặc biệt hữu ích xung quanh thiết bị quay hoặc chuyển động tịnh tiến, nơi mà sự dao động rung động và áp suất có thể gây thêm áp lực lên đường ống.
Cấu hình cầu đôi đặc biệt hữu ích khi hệ thống đường ống yêu cầu độ linh hoạt và khả năng hấp thụ rung động cao hơn so với đầu nối cầu đơn thông thường có thể cung cấp. Hình học hình cầu phân phối chuyển động qua thân cao su dẻo thay vì tập trung mọi chuyển động tại một điểm kết nối cứng nhắc.
Đối với người mua so sánh các khe co giãn cao su, thiết kế hình cầu kép phải được đánh giá theo áp suất vận hành, nhiệt độ, môi trường, yêu cầu chuyển động, cấu hình mặt bích và điều kiện lắp đặt.
Tại sao nó quan trọng trong hệ thống đường ống công nghiệp?
Đường ống công nghiệp hiếm khi tiếp xúc với điều kiện tĩnh hoàn toàn. Máy bơm khởi động và dừng, máy nén tạo ra rung động cơ học, chất lỏng tạo ra sự dao động áp suất và sự thay đổi nhiệt độ khiến các bộ phận được kết nối giãn nở hoặc co lại.
Nếu không có đủ độ linh hoạt, các lực động này có thể được truyền trực tiếp vào đường ống, mặt bích, van, máy bơm và các thiết bị khác. Theo thời gian, việc tải lặp đi lặp lại có thể góp phần gây mỏi, căng kết nối, rò rỉ hoặc mòn linh kiện sớm.
Khe co giãn linh hoạt giúp cách ly những ảnh hưởng này. Thân cao su của nó cung cấp vùng chuyển động được kiểm soát giữa các phần đường ống cứng, trong khi các lớp gia cố hỗ trợ cấu trúc dưới tải trọng vận hành.
- Hấp thụ rung động do thiết bị tạo ra.
- Bù đắp cho sự di chuyển của đường ống.
- Giúp giảm sự tập trung căng thẳng xung quanh các kết nối.
- Chứa dung sai chuyển động nhiệt và lắp đặt.
- Hỗ trợ hoạt động ổn định hơn của hệ thống đường ống động.
- Giúp bảo vệ các thiết bị được kết nối khỏi sự truyền rung động quá mức.
Khớp được xây dựng như thế nào?
Hiệu suất của khe co giãn linh hoạt phụ thuộc nhiều vào hình dạng, hợp chất cao su, kết cấu gia cố và thiết kế kết nối. Cấu hình hình cầu kép được gia cố điển hình kết hợp một số lớp chức năng.
Thân cao su hình cầu đôi
Hình học hai hình cầu tạo ra một phần làm việc linh hoạt có khả năng xử lý chuyển động theo nhiều hướng. Cấu trúc cong cũng cho phép biến dạng mà không cần dựa vào kết nối hoàn toàn cứng nhắc.
Gia cố vải nhiều lớp
Gia cố vải được tích hợp vào thân cao su để cải thiện khả năng chịu áp lực và độ bền mỏi. Cấu trúc gia cố được lựa chọn theo cấp áp suất yêu cầu và điều kiện ứng dụng.
Bảo vệ lưới thép không gỉ
Lớp lưới thép không gỉ bên ngoài có thể cung cấp thêm sự bảo vệ cơ học và hỗ trợ kết cấu. Nó đặc biệt có giá trị trong môi trường nơi khe co giãn chịu tải trọng động và rung động lặp đi lặp lại.
Kết nối mặt bích
Các đầu mặt bích cung cấp một phương pháp thực tế để kết nối khớp nối linh hoạt với đường ống hiện có. Kích thước mặt bích, kiểu bu lông, lựa chọn miếng đệm và căn chỉnh chính xác là rất quan trọng để duy trì hiệu suất bịt kín.
Ưu điểm hiệu suất chính là gì?
Giá trị của khe co giãn cao su hình cầu kép vượt xa tính linh hoạt của đường ống đơn giản. Cấu trúc của nó giải quyết một số thách thức phổ biến gặp phải trong các hệ thống đường ống công nghiệp.
| Tính năng hiệu suất | Lợi ích kỹ thuật | Yêu cầu điển hình |
|---|---|---|
| Hình học hai mặt cầu | Cung cấp tăng tính linh hoạt và hấp thụ chuyển động | Hệ thống đường ống động |
| Gia cố vải | Cải thiện khả năng chịu áp lực và độ bền mỏi | Đường ống điều áp |
| Lưới thép không gỉ | Cung cấp bảo vệ cơ học bổ sung | Môi trường rung động cao |
| Tính linh hoạt của cao su | Giảm sự truyền rung động | Máy bơm và máy nén |
| Kết nối mặt bích | Hỗ trợ cài đặt và niêm phong ổn định | Mạng lưới đường ống công nghiệp |
| Hợp chất cao su tùy chỉnh | Cho phép thích ứng với các phương tiện và nhiệt độ khác nhau | Ứng dụng chuyên biệt |
Những đặc điểm này làm cho sản phẩm phù hợp với các ứng dụng mà đầu nối cứng thông thường có thể không cung cấp đủ độ linh hoạt hoặc khả năng cách ly rung.
Người mua nên kiểm tra thông số kỹ thuật nào?
Việc chọn khớp nối linh hoạt nên bắt đầu từ điều kiện vận hành thực tế thay vì chỉ chọn đường kính ống danh nghĩa. Các thông số kỹ thuật sau đây đặc biệt quan trọng khi đánh giá thiết kế hình cầu kép.
| Đặc điểm kỹ thuật | Có sẵn / Phạm vi điển hình |
|---|---|
| Kết cấu | Thân cao su hình cầu đôi + gia cố vải + lưới thép không gỉ |
| Vật liệu cao su | EPDM, NBR, Neoprene, hợp chất tùy chỉnh |
| gia cố | Vải nhiều lớp và lưới thép không gỉ |
| Áp suất làm việc | PN10/PN16/PN25, tùy theo kết cấu |
| Phạm vi nhiệt độ | -20°C đến +120°C; hợp chất đặc biệt lên tới +150°C |
| Sự chuyển động | Bù trục, ngang và góc |
| Kích thước danh nghĩa | DN32–DN600; kích thước lớn hơn có sẵn bằng cách tùy chỉnh |
| Sự liên quan | Phụ kiện mặt bích hoặc thiết kế tùy chỉnh |
| Phương tiện tương thích | Nước, không khí, dầu, hóa chất nhẹ và chất lỏng công nghiệp |
Lựa chọn thực tế phải luôn dựa trên thiết kế hệ thống hoàn chỉnh. Áp suất, nhiệt độ, thành phần chất lỏng, biên độ chuyển động, kích thước mặt bích và môi trường lắp đặt phải được xác nhận trước khi sản xuất.
Nó có thể được sử dụng ở đâu?
Kết nối linh hoạt hai quả cầu đặc biệt phù hợp với các hệ thống đường ống nơi không thể loại bỏ hoàn toàn rung động, chuyển động hoặc ứng suất cơ học.
Hệ thống bơm và máy nén
Máy bơm và máy nén là nguồn rung cơ học phổ biến. Việc lắp đặt khớp nối mềm gần thiết bị có thể giúp hạn chế truyền rung động vào đường ống được kết nối.
Đường ống nước và chất lỏng
Hệ thống xử lý nước, tuần hoàn nước công nghiệp và vận chuyển chất lỏng nói chung có thể sử dụng các khe co giãn cao su để điều chỉnh chuyển động trong khi vẫn duy trì các kết nối linh hoạt.
Dây chuyền quy trình công nghiệp
Các hệ thống vận chuyển dầu tương thích, không khí, hóa chất nhẹ và chất lỏng công nghiệp khác có thể sử dụng các hợp chất cao su khác nhau tùy theo độ bền môi trường cần thiết.
Bố trí đường ống phức tạp
Khi có nhiều đoạn ống, kết nối thiết bị và dung sai kết cấu tạo ra những thách thức về căn chỉnh, khớp nối linh hoạt được lựa chọn phù hợp có thể cung cấp thêm khả năng chuyển động.
Người mua nên chọn đúng mẫu như thế nào?
Nhóm mua sắm phải cung cấp thông tin vận hành chi tiết khi yêu cầu báo giá. Điều này cho phép nhà sản xuất kết hợp hợp chất cao su, cốt thép, kích thước, định mức áp suất và cấu hình kết nối với ứng dụng thực tế.
- Xác nhận đường kính ống:Xác định DN yêu cầu hoặc kích thước ống danh nghĩa.
- Kiểm tra áp suất vận hành:Chọn cấp áp suất phù hợp với điều kiện vận hành bình thường và nhất thời.
- Xác định nhiệt độ hoạt động:Xem xét cả nhiệt độ bình thường và nhiệt độ cao nhất tiềm năng.
- Chỉ định phương tiện:Nước, dầu, không khí, hóa chất và các chất lỏng khác có thể yêu cầu các hợp chất cao su khác nhau.
- Đo chuyển động:Xác định chuyển động dọc trục, ngang và góc dự kiến.
- Xác nhận kích thước mặt bích:Kiểu lỗ bu lông và kích thước kết nối phải phù hợp với đường ống.
- Xem xét môi trường cài đặt:Việc tiếp xúc ngoài trời, cường độ rung và thiết bị xung quanh có thể ảnh hưởng đến cấu hình cuối cùng.
Việc cung cấp sớm những thông tin chi tiết này có thể giảm thiểu lỗi đặc tả và giúp việc tùy chỉnh OEM hiệu quả hơn.
Những gì cần được xem xét trong quá trình cài đặt?
Ngay cả khe co giãn được thiết kế phù hợp cũng cần được lắp đặt chính xác. Thân ống linh hoạt không được coi là vật thay thế cho việc đỡ hoặc căn chỉnh đường ống thích hợp.
- Kiểm tra căn chỉnh mặt bích trước khi siết chặt bu lông.
- Sử dụng các miếng đệm tương thích và các ốc vít được chỉ định chính xác.
- Tránh kéo giãn, nén hoặc xoắn quá mức trong quá trình lắp đặt.
- Đảm bảo đường ống liền kề được hỗ trợ đúng cách.
- Ngăn chặn các vật sắc nhọn hoặc các bộ phận bên ngoài làm hỏng thân cao su.
- Xác minh rằng chuyển động vận hành vẫn nằm trong phạm vi bù được thiết kế.
- Kiểm tra khớp định kỳ xem có bị mòn, nứt, biến dạng hoặc các vấn đề về kết nối không.
Việc lắp đặt đúng cách giúp mối nối hoạt động theo thiết kế dự định và có thể giảm tải cơ học không cần thiết lên phần tử linh hoạt.
Câu hỏi thường gặp
1. Ưu điểm chính của khe co giãn cao su hình cầu đôi là gì?
Ưu điểm chức năng chính là khả năng tăng khả năng hấp thụ chuyển động và cách ly rung động thông qua cấu trúc linh hoạt hai hình cầu.
2. Thân cao su có những chất liệu gì?
Các lựa chọn vật liệu phổ biến bao gồm EPDM, NBR và Neoprene. Các hợp chất cao su tùy chỉnh cũng có thể được xem xét khi môi trường vận hành hoặc nhiệt độ yêu cầu một công thức cụ thể.
3. Có những mức áp suất nào?
Tùy thuộc vào yêu cầu về cấu trúc và ứng dụng, cấu hình có thể được thiết kế cho các loại áp suất làm việc PN10, PN16 hoặc PN25.
4. Kích thước nào có thể được tùy chỉnh?
Phạm vi sản phẩm được tham chiếu bao gồm DN32 đến DN600, trong khi kích thước lớn hơn có thể được xem xét theo yêu cầu của dự án và thông số kỹ thuật.
5. Nó có thể được sử dụng gần máy bơm và máy nén không?
Đúng. Máy bơm và máy nén là những vị trí lắp đặt điển hình vì những máy này có thể tạo ra rung động và tải động cần được cách ly khỏi các đường ống được kết nối.
6. Loại kết nối có thể được tùy chỉnh không?
Đúng. Các kết nối mặt bích có sẵn và các phụ kiện được thiết kế tùy chỉnh có thể được phát triển theo cấu hình đường ống và yêu cầu của dự án.
Làm thế nào bạn có thể yêu cầu một giải pháp tùy chỉnh?
Đối với người mua công nghiệp, việc lựa chọn khớp nối linh hoạt phù hợp là sự kết hợp giữa thông số kỹ thuật của sản phẩm và kỹ thuật hệ thống. JIDONGDA cung cấp các giải pháp khe co giãn cao su tùy chỉnh bao gồm các đường kính, hợp chất cao su, kết cấu gia cố, yêu cầu áp suất và cấu hình kết nối khác nhau. Khi yêu cầu báo giá, hãy cung cấp kích thước ống, áp suất vận hành, nhiệt độ, phương tiện, yêu cầu chuyển động, kích thước mặt bích và môi trường ứng dụng bất cứ khi nào có thể. Những chi tiết này cho phép nhà sản xuất đánh giá cấu hình phù hợp chính xác hơn.
Nếu bạn đang tìm kiếm một kết nối linh hoạt đáng tin cậy cho máy bơm, máy nén, đường ống dẫn nước, hệ thống xử lý công nghiệp hoặc ứng dụng có yêu cầu khắt khe khác,liên hệ với chúng tôiđể thảo luận về điều kiện hoạt động, yêu cầu tùy chỉnh, thông số kỹ thuật và nhu cầu đặt hàng số lượng lớn của bạn với JIDONGDA.
