Làm thế nào một ống cao su mặt bích có đường kính lớn được gia cố bằng dây có thể cải thiện hiệu quả truyền vật liệu hạng nặng

JIDONGDAcung cấpỐng cao su có mặt bích có đường kính lớn được gia cố bằng dâydành cho các ứng dụng hút và xả công nghiệp đòi hỏi độ ổn định về cấu trúc, kết nối đáng tin cậy và vận chuyển vật liệu khối lượng lớn là điều cần thiết. Được thiết kế để vận chuyển nước, bùn, bùn, cát và các vật liệu khoáng tương thích, ống linh hoạt này kết hợp cấu trúc cao su nhiều lớp, gia cố dây thép xoắn ốc và các kết nối mặt bích có thể tùy chỉnh để giải quyết những thách thức thực tế của hệ thống khai thác, nạo vét và bơm công nghiệp.

Một ống cao su có mặt bích có đường kính lớn được gia cố bằng dây được thiết kế để duy trì hình dạng của nó trong quá trình hút đồng thời hỗ trợ các yêu cầu về áp suất của các ứng dụng xả. Gia cố dây thép xoắn ốc của nó giúp chống biến dạng vào trong dưới áp suất âm, trong khi các lớp cao su bảo vệ ống và chứa các phương tiện vận chuyển khác nhau. Đầu mặt bích đơn giản hóa việc tích hợp với máy bơm, thiết bị nạo vét và đường ống cố định. Hướng dẫn này giải thích cấu trúc ống, nguyên lý làm việc, ứng dụng công nghiệp, tiêu chí lựa chọn và phương pháp bảo trì để giúp nhóm kỹ thuật chỉ định giải pháp phù hợp cho điều kiện vận hành của họ.

Mục lục

1. Ống cao su có mặt bích có đường kính lớn được gia cố bằng dây là gì?
2. Cấu trúc cốt thép của nó hoạt động như thế nào?
3. Ưu điểm hiệu suất chính là gì?
4. Những ngành nào được hưởng lợi từ vòi này?
5. Nó so sánh với các loại ống khác như thế nào?
6. Làm thế nào để bạn chọn ống phù hợp?
7. Thực hành lắp đặt và bảo trì có vấn đề gì?
8. Câu hỏi thường gặp
9. Kết luận và tìm hiểu sản phẩm

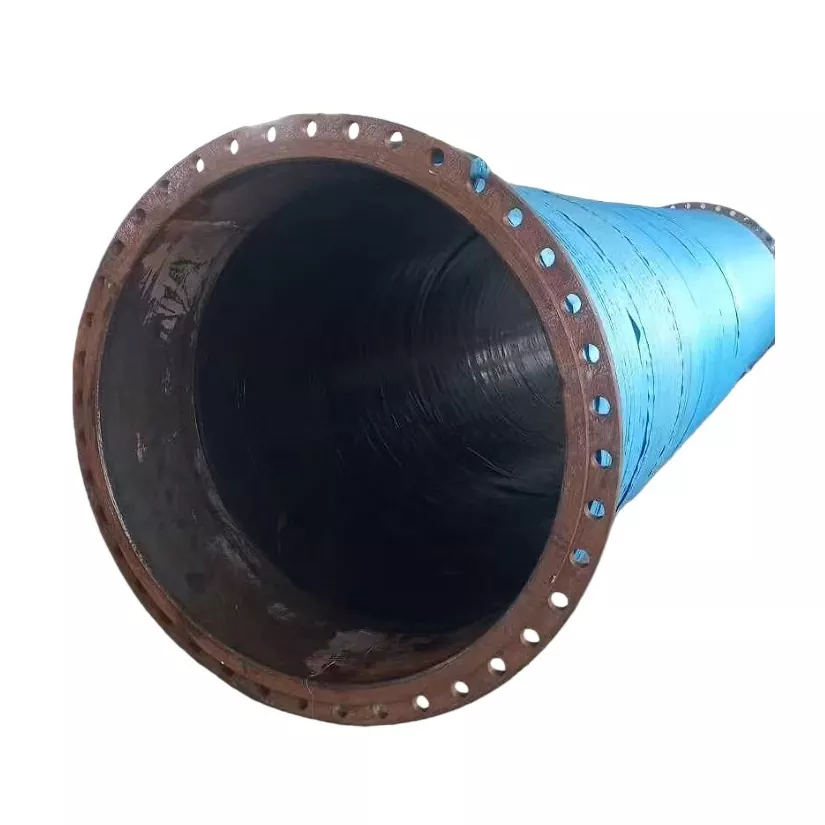

Ống cao su có mặt bích có đường kính lớn được gia cố bằng dây là gì?

Ống cao su có mặt bích có đường kính lớn được gia cố bằng dây là một bộ phận đường ống linh hoạt được thiết kế để di chuyển một lượng lớn chất lỏng và hỗn hợp chất lỏng rắn tương thích. Nó đặc biệt hữu ích khi đường ống cứng thông thường khó lắp đặt, thiết bị yêu cầu kết nối linh hoạt hoặc đường ống phải hoạt động ở cả điều kiện hút và xả.

Đặc điểm nổi bật là dây thép xoắn ốc được gắn bên trong thành ống. Không giống như ống cao su chỉ dựa vào thân đàn hồi và vật liệu gia cố bằng vải, cấu trúc này bổ sung thêm hỗ trợ theo chu vi để giúp ống chống lại áp suất bên ngoài trong quá trình vận hành chân không.

JIDONGDA phát triển ống này cho các ứng dụng liên quan đến:

• Truyền nước và xử lý chất lỏng công nghiệp.
• Vận chuyển bùn, bùn, cát, khoáng sản.
• Hệ thống nạo vét và loại bỏ trầm tích.
• Hoạt động khai thác và chế biến tổng hợp.
• Kết nối linh hoạt giữa máy bơm, thiết bị và đường ống.

Để người mua đánh giá các cấu hình khác nhau, trang sản phẩm ống gia cố bằng dây JIDONGDA cung cấp điểm khởi đầu để xem xét cấu trúc sản phẩm và các tùy chọn tùy chỉnh.

Cấu trúc cốt thép của nó hoạt động như thế nào?

Hiệu suất của ống công nghiệp đường kính lớn phụ thuộc vào chức năng phối hợp của các hợp chất cao su, lớp gia cố, cấu trúc dây thép và các đầu nối cuối. Mỗi thành phần giải quyết một yêu cầu vận hành khác nhau.

1. Lớp cao su bên trong

Ống bên trong tiếp xúc trực tiếp với vật liệu vận chuyển. Hợp chất của nó phải được lựa chọn theo tính chất hóa học, đặc tính hạt và nhiệt độ vận hành của môi trường. Đối với bùn hoặc cát mài mòn, hợp chất cao su chịu mài mòn có công thức thích hợp có thể giúp giảm xói mòn bên trong và hư hỏng sớm.

2. Lớp gia cố cường độ cao

Vải hoặc các lớp gia cố được chỉ định khác cung cấp thêm độ bền kết cấu và giúp ống chịu được áp suất bên trong trong quá trình xả. Sự sắp xếp và thông số kỹ thuật của chúng phải tương ứng với áp suất làm việc và điều kiện sử dụng dự kiến.

3. Gia cố dây thép xoắn ốc

Dây thép nhúng tạo thành khung đỡ xung quanh chu vi ống. Trong quá trình hút, áp suất khí quyển bên ngoài có thể đẩy ống được hỗ trợ không đủ vào bên trong. Việc gia cố dạng xoắn ốc giúp duy trì lối đi bên trong và giảm nguy cơ bị xẹp hoặc sập.

4. Vỏ cao su bảo vệ bên ngoài

Lớp ngoài giúp bảo vệ ống khỏi bị mài mòn, va đập từ bên ngoài, tiếp xúc với thời tiết và hư hỏng cơ học. Hợp chất che phủ thích hợp phụ thuộc vào môi trường lắp đặt và mức độ phơi nhiễm dự kiến.

5. Kết nối mặt bích

Các đầu có mặt bích cho phép ống kết nối với máy bơm tương thích, thiết bị nạo vét và các đoạn đường ống cố định. JIDONGDA có thể định cấu hình kích thước mặt bích và cách bố trí kết nối theo tiêu chuẩn hiện hành hoặc bản vẽ của khách hàng, tùy thuộc vào xác nhận kỹ thuật.

Ưu điểm hiệu suất chính là gì?

Cải thiện sự ổn định dưới áp suất âm

Khả năng chống chân không là lý do chính để chỉ định ống cao su có mặt bích có đường kính lớn được gia cố bằng dây. Dây thép xoắn ốc giúp duy trì tiết diện ống trong quá trình hút, hỗ trợ dòng nguyên liệu ổn định hơn. Hiệu suất chân không thực tế phụ thuộc vào khoảng cách dây, đường kính ống, thiết kế gia cố, chiều dài, điều kiện uốn và áp suất vận hành.

Hỗ trợ hoạt động hút và xả

Nhiều hệ thống vận chuyển công nghiệp yêu cầu một ống mềm để xử lý áp suất âm trong quá trình hút và áp suất dương trong quá trình xả. Một công trình được chỉ định phù hợp sẽ giải quyết cả hai điều kiện thông qua hệ thống gia cố kết hợp của nó. Người mua nên xác minh các giới hạn định mức cho từng chế độ vận hành thay vì cho rằng sự phù hợp của một chế độ đảm bảo sự phù hợp cho chế độ kia.

Chuyển vật liệu khối lượng lớn

Đường kính trong lớn có thể đáp ứng tốc độ dòng chảy đáng kể khi ống có kích thước phù hợp với máy bơm và hệ thống. Việc lựa chọn đường kính phù hợp giúp cân bằng các yêu cầu về dòng chảy, vận tốc, tổn thất áp suất và đặc tính của vật liệu vận chuyển.

Tích hợp thiết bị linh hoạt

Cấu trúc cao su hỗ trợ chuyển động và giúp kết nối các thiết bị có thể không thẳng hàng hoàn hảo với đường ống cứng. Các kết nối mặt bích cũng cung cấp một giao diện thực tế để lắp đặt, kiểm tra và thay thế khi được thiết kế cho thiết bị kết nối.

Cấu hình dành riêng cho dự án

Đường kính ống, chiều dài, hợp chất cao su, kết cấu gia cố và cấu hình mặt bích có thể được xem xét cùng nhau. Điều này cho phép cụm ống phản ánh các điều kiện vận hành thực tế thay vì dựa vào thông số kỹ thuật chung.

Những ngành nào được hưởng lợi từ vòi này?

Khai thác và chế biến khoáng sản

Hoạt động khai thác thường xuyên di chuyển bùn mài mòn, chất thải và hỗn hợp chứa khoáng chất giữa thiết bị chế biến và khu vực lưu trữ được chỉ định. Một ống mềm phù hợp kết hợp hợp chất cao su bên trong tương thích với phần gia cố được thiết kế cho các điều kiện áp suất và chân không dự kiến.

Nạo vét và loại bỏ trầm tích

Hệ thống nạo vét vận chuyển cát, bùn, bùn và trầm tích thông qua đường ống hút và xả. Ống có mặt bích linh hoạt có thể kết nối máy bơm và thiết bị nạo vét đồng thời hỗ trợ chuyển động lắp đặt. Ống phải được chọn theo nồng độ chất rắn thực tế, kích thước hạt, điều kiện dòng chảy và môi trường biển hoặc nước ngọt.

Xử lý cát và sỏi

Khai thác và chế biến tổng hợp có thể yêu cầu chuyển nước trộn với cát hoặc sỏi. Khả năng chống mài mòn và tốc độ dòng chảy phù hợp đặc biệt quan trọng vì các hạt thô có thể tăng tốc độ mài mòn ở lớp lót ống, chỗ uốn cong và khu vực kết nối.

Hệ thống bơm công nghiệp

Máy bơm lớn có thể yêu cầu kết nối hút và xả linh hoạt để điều chỉnh chuyển động của thiết bị, đơn giản hóa việc lắp đặt hoặc cách ly một số rung động. Xếp hạng áp suất và chân không của ống phải phù hợp với phạm vi hoạt động của máy bơm, bao gồm cả điều kiện khởi động và tắt máy.

Cảng và Kỹ thuật Hàng hải

Các hoạt động tại cảng và các dự án hàng hải có thể sử dụng ống có đường kính lớn để vận chuyển vật liệu và kết nối đường ống. Đối với những môi trường này, người mua cũng nên đánh giá mức độ tiếp xúc bên ngoài, khả năng chống ăn mòn của mặt bích, tải trọng xử lý và bất kỳ yêu cầu hàng hải cụ thể nào của dự án.

Nó so sánh với các loại ống khác như thế nào?

Cấu trúc ống khác nhau phục vụ các mục đích khác nhau. Sự lựa chọn tốt nhất phụ thuộc vào hướng dòng chảy, điều kiện áp suất, phương tiện vận chuyển và bố trí kết nối cần thiết.

Việc so sánh mang tính tổng quát hơn là thay thế cho dữ liệu của từng mô hình cụ thể. Các chi tiết kết cấu khác nhau giữa các nhà sản xuất và không có loại ống nào được coi là tốt hơn loại ống khác trong mọi điều kiện.

Để biết các yêu cầu liên quan, hãy khám phá ống cao su có mặt bích nạo vét đường kính lớn của JIDONGDA và các loại ống cao su hút và xả đường kính lớn nếu có.

Làm thế nào để bạn chọn ống phù hợp?

Trước khi mua một ống cao su có mặt bích có đường kính lớn được gia cố bằng dây, các nhóm kỹ thuật và mua sắm nên xác định nhiệm vụ thực tế thay vì chỉ chọn sản phẩm theo đường kính danh nghĩa.

1. Xác định phương tiện vận chuyển

Chỉ định xem ống có chứa nước sạch, nước thải, bùn, cát, bùn khoáng hay vật liệu khác hay không. Bao gồm thành phần hóa học, kích thước hạt, nồng độ chất rắn và nhiệt độ. Những chi tiết này hướng dẫn lựa chọn hợp chất cao su bên trong và khả năng chống mài mòn.

2. Xác nhận yêu cầu về đường kính và lưu lượng

Xác định đường kính trong cần thiết từ tốc độ dòng mục tiêu, tổn thất áp suất cho phép, đặc tính bơm và yêu cầu vận chuyển vật liệu. Ống quá khổ hoặc quá nhỏ có thể gây ra sự thiếu hiệu quả của hệ thống hoặc gây ra các vấn đề về vận hành.

3. Thiết lập giới hạn áp suất và chân không

Cung cấp áp suất làm việc bình thường, áp suất dự đoán tối đa, chân không hút và mọi điều kiện nhất thời. Yêu cầu xếp hạng được ghi lại cho cấu hình được đề xuất. Áp suất làm việc và định mức chân không không nên được suy ra chỉ từ bề ngoài hoặc cốt thép.

4. Chỉ định độ dài và định tuyến

Đo chiều dài lắp đặt cần thiết và xác định các vị trí uốn cong, dịch chuyển và kết nối. Tôn trọng bán kính uốn cong tối thiểu của nhà sản xuất và tránh định tuyến gây ra hiện tượng xoắn, xoắn, căng quá mức hoặc tải trọng tập trung ở mặt bích.

5. Phù hợp với tiêu chuẩn mặt bích

Xác nhận tiêu chuẩn mặt bích hiện hành, kích thước danh nghĩa, cấp áp suất, kiểu lỗ bu lông, bề mặt, vật liệu và bố trí bịt kín. Các tiêu chuẩn tiềm năng bao gồm GB, DIN, ANSI, JIS và ASME, nhưng tính tương thích phải được kiểm tra theo yêu cầu của dự án và thiết bị kết nối chính xác.

6. Đánh giá điều kiện dịch vụ

Xem xét khả năng tiếp xúc ngoài trời, độ ẩm, mài mòn, va đập, ăn mòn, chu kỳ vận hành và khả năng tiếp cận bảo trì dự kiến. Một ống mềm tương thích về mặt kỹ thuật nhưng có lớp bảo vệ bên ngoài không phù hợp hoặc bố trí kết nối không đúng vẫn có thể có thời gian sử dụng ngắn.

Để báo giá, hãy chuẩn bị các thông tin sau:

• Đường kính trong của ống và chiều dài tổng thể cần thiết.
• Môi trường vận chuyển và nhiệt độ vận hành.
• Áp suất làm việc, áp suất tối đa và chân không hút.
• Tiêu chuẩn mặt bích, kích thước và chi tiết thiết bị giao phối.
• Bố trí lắp đặt, yêu cầu uốn cong và tiếp xúc với môi trường.
• Số lượng, yêu cầu giao hàng và các tài liệu kiểm tra hiện hành.

Thực hành lắp đặt và bảo trì có vấn đề gì?

Việc lắp đặt đúng là điều cần thiết để đạt được hiệu suất mong muốn của cụm ống được gia cố. Ngay cả một sản phẩm được thiết kế tốt cũng có thể bị hỏng sớm khi bị xoắn, uốn cong quá mức, được đỡ kém hoặc vận hành ngoài giới hạn định mức.

Khuyến nghị cài đặt

• Kiểm tra thân ống, mặt bích và bề mặt bịt kín trước khi lắp đặt.
• Căn chỉnh các mặt bích giao phối mà không buộc ống vào đúng vị trí.
• Sử dụng các miếng đệm và ốc vít tương thích, siết chặt bu lông theo quy trình hiện hành.
• Ngăn ngừa hiện tượng xoắn, tải trọng kéo quá mức và uốn cong chặt hơn bán kính tối thiểu được chỉ định.
• Cung cấp hỗ trợ phù hợp khi trọng lượng của cụm ống hoặc tải trọng bên ngoài có thể làm căng các kết nối.
• Xác minh giới hạn áp suất và chân không của hệ thống trước khi vận hành.

Kiểm tra định kỳ

• Kiểm tra các vết nứt, chỗ phồng, cốt thép lộ ra ngoài, vết cắt và biến dạng bất thường.
• Kiểm tra các kết nối mặt bích xem có rò rỉ, ăn mòn, ốc vít bị lỏng và vòng đệm bị hỏng không.
• Theo dõi tổn thất áp suất bất ngờ, lưu lượng giảm hoặc dấu hiệu sập hút.
• Xem lại sự mài mòn ở những khu vực tiếp xúc với các hạt thô hoặc tiếp xúc nhiều lần.
• Loại bỏ các bộ phận bị hư hỏng khỏi dịch vụ và làm theo hướng dẫn kiểm tra và thay thế của nhà sản xuất.

Khoảng thời gian kiểm tra phải phản ánh mức độ nghiêm trọng trong vận hành, mức độ quan trọng của hệ thống và các quy trình hiện hành tại địa điểm. Tuổi thọ sử dụng cố định không thể được đảm bảo nếu không xem xét lịch sử hoạt động thực tế và bảo trì.

Câu hỏi thường gặp

1. Mục đích chính của việc gia cố dây thép xoắn ốc là gì?

Mục đích chính của nó là cung cấp hỗ trợ chu vi giúp ống chống biến dạng vào trong dưới áp suất âm. Điều này đặc biệt quan trọng trong các hệ thống hút đường kính lớn, nơi ống bị sập có thể hạn chế dòng chảy.

2. Ống này có thể xử lý cả hút và xả không?

Nó có thể được thiết kế cho cả hai nhiệm vụ, nhưng áp suất và chân không cho phép phải được xác nhận đối với cấu trúc ống cụ thể. Người mua nên yêu cầu xếp hạng hiện hành thay vì cho rằng mọi mẫu xe đều có giới hạn hiệu suất như nhau.

3. Ống cao su mặt bích đường kính lớn có thể vận chuyển những vật liệu nào?

Tùy thuộc vào hợp chất cao su và thông số kỹ thuật, nó có thể được sử dụng cho nước, bùn, bùn, cát và các vật liệu khoáng tương thích. Khả năng tương thích hóa học, độ mài mòn của hạt, nhiệt độ và nồng độ chất rắn cần được đánh giá trước khi lựa chọn.

4. Kích thước mặt bích có thể tùy chỉnh được không?

JIDONGDA chỉ ra rằng cấu hình mặt bích có thể được tùy chỉnh theo các tiêu chuẩn được công nhận hoặc bản vẽ của khách hàng. Cung cấp kích thước chính xác, tiêu chuẩn mặt bích, cấp áp suất và chi tiết kết nối giao phối để xác nhận kỹ thuật.

5. Làm cách nào để giảm tình trạng ống mềm bị mòn sớm?

Chọn hợp chất cao su bên trong thích hợp, tránh hạn chế dòng chảy quá mức, tuân theo bán kính uốn cong được chỉ định và thường xuyên kiểm tra các khu vực có độ mài mòn cao. Áp suất vận hành, đặc tính hạt vận chuyển và điều kiện lắp đặt cũng phải duy trì trong giới hạn được phê duyệt.

6. Cần thông tin gì để yêu cầu báo giá?

Cung cấp đường kính ống, chiều dài, trung bình, áp suất làm việc, yêu cầu chân không, nhiệt độ, cấu hình mặt bích, môi trường vận hành và số lượng đặt hàng. Bản vẽ hoặc ảnh chụp các kết nối hiện có có thể giúp làm rõ các yêu cầu về giao diện.

7. Làm sao để biết ống mềm có phù hợp với dự án của tôi hay không?

So sánh các thông số kỹ thuật của ống được đề xuất với các điều kiện vận hành và yêu cầu kết nối của dự án. Xác nhận xếp hạng áp suất và chân không, khả năng tương thích vật liệu, kích thước và tài liệu kiểm tra với nhà sản xuất trước khi đặt hàng.

Kết luận: Chỉ định một ống phù hợp với điều kiện hoạt động của bạn

Ống cao su mặt bích có đường kính lớn được gia cố bằng dây có thể cung cấp giải pháp hiệu quả cho các hệ thống hút và xả đòi hỏi khắt khe bằng cách kết hợp kết cấu cao su linh hoạt, gia cố kết cấu, hỗ trợ dây thép xoắn ốc và kết nối mặt bích thích ứng. Sự phù hợp của nó phụ thuộc vào việc kết hợp thiết kế với phương tiện vận chuyển, điều kiện dòng chảy, áp suất và chân không cần thiết, hình dạng lắp đặt và kế hoạch bảo trì.

JIDONGDA cung cấp các tùy chọn tùy chỉnh về kích thước ống, kết cấu gia cố, lựa chọn vật liệu và cấu hình mặt bích để hỗ trợ các yêu cầu chuyển giao công nghiệp khác nhau. Để thảo luận về ứng dụng của bạn, hãy xem lại chi tiết sản phẩm Ống cao su mặt bích có đường kính lớn được gia cố bằng dây và chuẩn bị các thông số kỹ thuật của bạn.Liên hệ với chúng tôihôm nay để thảo luận về các yêu cầu dự án của bạn, yêu cầu báo giá phù hợp và xác định cấu hình ống phù hợp cho hệ thống đường ống của bạn.
