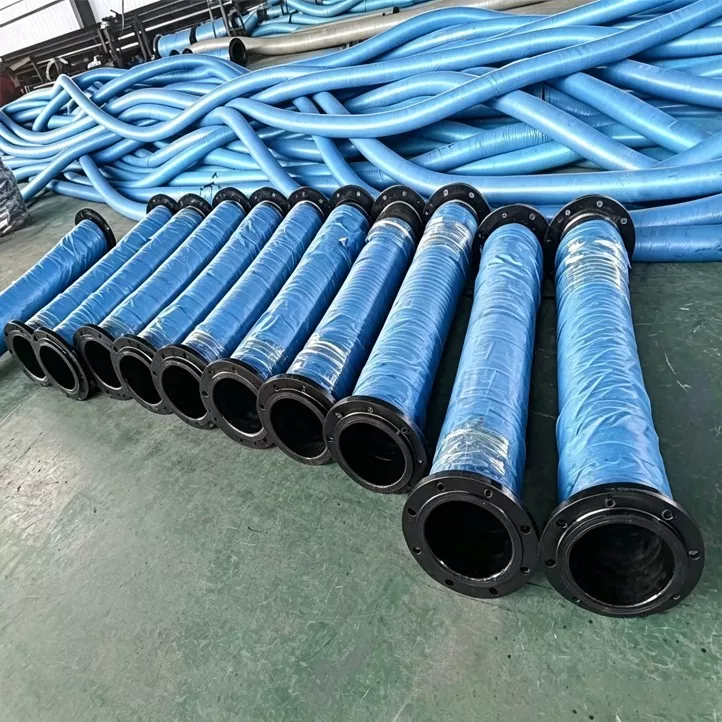

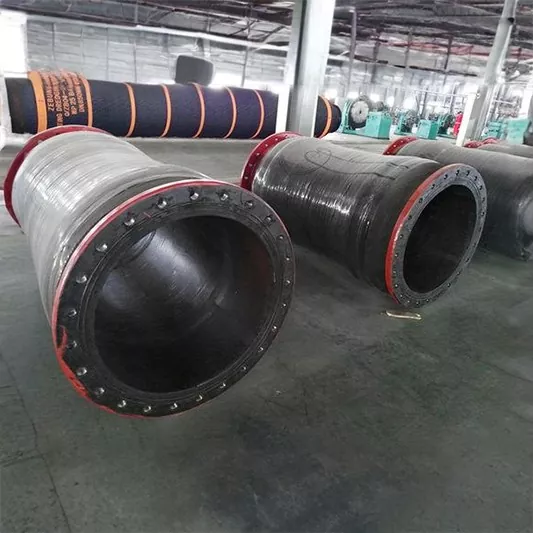

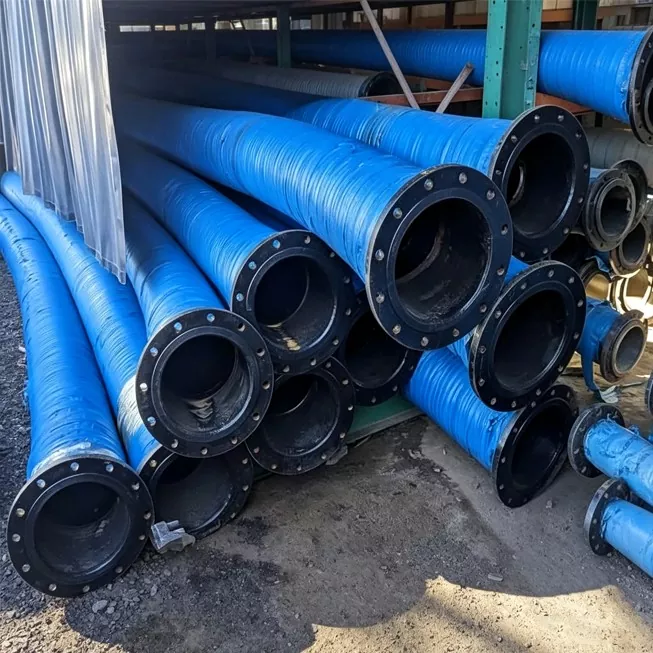

Vòi vữa vữa đường kính lớn

Ống xả vữa đường kính lớn JIDONGDA là một ống cao su linh hoạt chịu tải nặng được thiết kế cho các ứng dụng có độ mài mòn hạt cao và hàm lượng chất rắn cao. Lớp lót bên trong sử dụng công thức cao su composite chịu mài mòn cao, kết hợp với nhiều lớp gia cố cường độ cao và khung dây thép xoắn ốc tùy chọn, cho phép vận chuyển vật liệu liên tục và ổn định trong các môi trường phức tạp như bùn, vữa, xỉ và vữa xây dựng.

Trong các tình huống vận chuyển có độ mài mòn cao, đây là giải pháp thay thế hiệu quả cho ống thép: ống thép dễ bị mòn và gãy, cách bố trí đường ống bị hạn chế và thường xuyên phải ngừng hoạt động để bảo trì; trong khi ống JIDONGDA kết hợp khả năng chống mài mòn, tính linh hoạt và khả năng chịu áp lực, giúp giảm chi phí lâu dài cho khách hàng kỹ thuật và khai thác mỏ.

Thiết kế kết cấu và cấu hình vật liệu

Ống vữa vữa đường kính lớn có cấu trúc được tối ưu hóa để chống mài mòn và ổn định cấu trúc trong mỗi lớp, với các thông số kỹ thuật có thể tùy chỉnh dựa trên phương tiện vận chuyển:

1. Lớp lót bên trong: Công thức composite Cao su tự nhiên (NR) chịu mài mòn cao + cao su tổng hợp chịu mài mòn, chống xói mòn liên tục từ các hạt rắn.

2. Lớp gia cố: Cuộn sợi cường độ cao nhiều lớp; khung dây thép xoắn ốc tùy chọn cho điều kiện áp suất cao.

3. Lớp đệm: Lớp chuyển tiếp chống va đập, đệm tác động tức thời của các hạt rắn lớn.

4. Lớp bảo vệ bên ngoài: Lớp vỏ ngoài bằng cao su chống cắt, chống mài mòn và chống tia cực tím, thích hợp sử dụng ngoài trời lâu dài.

5. Đầu nối cuối: Mặt bích tiêu chuẩn và đầu nối kẹp; khớp nối kết nối nhanh có thể được tùy chỉnh để lắp ráp tại chỗ thuận tiện.

Kiểm tra hiệu suất và xác minh chất lượng

1. Kiểm tra khả năng chống mài mòn: Mô phỏng quá trình xói mòn tuần hoàn tốc độ cao của bùn khoáng chứa cát, tốc độ mài mòn của lớp lót bên trong thấp hơn nhiều so với tiêu chuẩn ngành và tuổi thọ sử dụng cao hơn gấp đôi so với ống xả thông thường.

2. Kiểm tra áp suất: Áp suất làm việc 0,6–1,6 MPa, áp suất nổ ≥ 3 lần áp suất làm việc; áp lực nước xen kẽ và thử nghiệm áp suất bùn được sử dụng để loại bỏ các nguy cơ rò rỉ tiềm ẩn.

3. Thử nghiệm khả năng chống va đập: Mô phỏng va đập liên tục của cốt liệu lớn, va đập theo chu kỳ ≥ 10.000 lần; không bị nứt, phồng hoặc hư hỏng cấu trúc sau khi thử nghiệm.

4. Kiểm tra độ mỏi khi uốn: Uốn lặp đi lặp lại toàn bộ ống có đường kính lớn để kiểm tra độ linh hoạt và cường độ bám dính giữa các lớp; không có sự phân tách, rò rỉ bùn hoặc các vấn đề biến dạng vĩnh viễn.

Các trường hợp ứng dụng kỹ thuật trong thế giới thực:

Trường hợp 1: Dự án vận chuyển chất thải mỏ sắt Nội Mông

Các ống thép liền mạch ban đầu vận chuyển chất thải quặng sắt bị mòn trong vòng 2-3 tháng do các hạt khoáng chất có độ cứng cao, dẫn đến việc phải ngừng hoạt động thường xuyên và chi phí thay thế cao.

1. Giải pháp: Lựa chọn ống mềm DN400 JIDONGDA có gia cố bằng dây thép, được lót bằng vật liệu cao su siêu chịu mài mòn được chế tạo riêng phù hợp với chất thải sắt mật độ cao.

2. Kết quả hoạt động: Sau 16 tháng hoạt động liên tục, chỉ quan sát thấy độ mòn đồng đều, nhẹ và không có lỗ thủng. Tần suất ngừng hoạt động để bảo trì đã giảm 75%, tiết kiệm hơn 100.000 RMB hàng năm cho chi phí thay thế và bảo trì.

Nghiên cứu điển hình 2: Dự án nạo vét và cải tạo cửa sông Đông Nam Á

Tàu nạo vét cần vận chuyển hỗn hợp sỏi san hô và phù sa trên quãng đường dài. Điều kiện ngoài khơi đòi hỏi phải có đường ống nổi và các ống có thành mỏng thông thường dễ bị hư hỏng do va chạm với các hạt.

1. Giải pháp: Cung cấp ống nạo vét DN600 có lớp ngoài chống tia UV hoàn toàn, phụ kiện mặt bích, đóng gói bằng khung thép, phù hợp cho vận tải đường biển.

2. Kết quả thực hiện: Vận hành ổn định trong suốt thời gian thi công 8 tháng, thích ứng với thủy triều nổi và uốn cong mà không rò rỉ, hiệu quả xây dựng được cải thiện 28% so với đường ống cứng truyền thống.

Bảng thông số đặc điểm kỹ thuật mô hình

Lĩnh vực ứng dụng

1. Hệ thống đường ống vận chuyển bùn và chất thải mỏ

2. Bơm và vận chuyển vữa, bê tông tại công trường

3. Dự án nạo vét sông và vận chuyển trầm tích

4. Thiết bị xử lý chất thải rắn và bùn thải công nghiệp

5. Dự án nạo vét cảng và cải tạo ven bờ

6. Hệ thống xả bùn xây dựng đường hầm và ngầm

7. Nhà máy xi măng và đường ống vận chuyển nguyên liệu xây dựng

Ưu điểm cốt lõi

1. Lớp lót siêu chịu mài mòn: Được thiết kế đặc biệt cho môi trường hạt có hàm lượng chất rắn cao, kéo dài đáng kể tuổi thọ sử dụng

2. Đường kính lớn và tốc độ dòng chảy cao: Đáp ứng nhu cầu vận chuyển khối lượng lớn cấp kỹ thuật, nâng cao hiệu quả xây dựng tổng thể

3. Cấu trúc gia cố chống va đập: Hấp thụ hiệu quả tác động của hạt, giảm nguy cơ gãy vỡ đột ngột

4. Ưu điểm lắp đặt linh hoạt: Độ khó lắp đặt thấp hơn nhiều so với ống thép, phù hợp với những công trường hẹp, quanh co, phức tạp

5. Gia cố composite nhiều lớp: Khả năng chịu áp lực tổng thể mạnh hơn, thích hợp cho việc vận chuyển liên tục hạng nặng

6. Dịch vụ tùy chỉnh toàn bộ dự án: Cấp độ chống mài mòn, công thức cao su và kiểu khớp có thể được điều chỉnh theo phương tiện vận chuyển

Đóng gói, vận chuyển và thời gian giao hàng

1 Bao bì: Cố định khung thép + bọc màng bảo vệ chống mài mòn, để tránh trầy xước trong quá trình vận chuyển.

2. Phương thức vận chuyển: Vận tải đường biển, vận tải đường bộ kỹ thuật và vận chuyển container đều được chấp nhận.

3. Thời gian giao hàng tiêu chuẩn: 10–30 ngày làm việc, có thể thay đổi dựa trên thông số kỹ thuật và số lượng đặt hàng.

Câu hỏi thường gặp

Q1. Nên chọn mức áp suất nào của Ống vữa vữa đường kính lớn JIDONGDA để vận chuyển chất thải trong mỏ?

Trả lời: Đối với chất thải rắn tiêu chuẩn ở mức thấp đến trung bình, nên sử dụng ống 0,6–1,0MPa không có khung dây thép; đối với các hạt thô mật độ cao và các điều kiện có dao động áp suất lớn, nên sử dụng mô hình 1,0–1,6MPa với cốt thép xoắn ốc, cung cấp hệ số an toàn nổ gấp 3 lần để tránh bị rách do thay đổi áp suất đột ngột. Đội ngũ kỹ thuật của chúng tôi có thể cung cấp các giải pháp lựa chọn tùy chỉnh dựa trên nồng độ bùn và thông số máy bơm.

Q2. Ống xả vữa đường kính lớn này có thể thay thế hoàn toàn ống thép cho đường ống cố định đường dài không?

Trả lời: Đối với các khuỷu tay, bề mặt tiếp xúc của thân máy bơm và các khu vực bị xói mòn nghiêm trọng, ống thép có thể được thay thế hoàn toàn. Đối với các ống chính thẳng ở khoảng cách xa, ống thép được khuyên dùng làm vật liệu chính, với các ống mềm JIDONGDA được sử dụng ở các đoạn dễ bị mòn. Các ống mềm đệm sự rung động của đường ống và tác động của hạt, giảm sự mài mòn tổng thể của đường ống và giảm thiểu tần suất bảo trì.

Q3. Đối với các đơn đặt hàng kỹ thuật ở nước ngoài, JIDONGDA có thể tùy chỉnh đường kính, chiều dài và phụ kiện đầu ống không?

Đ: Vâng. Là một nhà sản xuất chuyên nghiệp, chúng tôi hỗ trợ tùy chỉnh OEM/ODM đầy đủ. Đường kính trong có thể được làm từ DN100 đến DN1000 và chiều dài một mảnh có thể được tùy chỉnh. Mặt bích, kẹp và các phụ kiện kết nối nhanh đặc biệt đều có thể được chế tạo theo bản vẽ. Đối với các phương tiện đặc biệt như bùn hóa học, cát san hô và bùn có hàm lượng silic cao, có thể điều chỉnh công thức lót chống mài mòn. Đơn hàng xuất khẩu đi kèm với một bộ báo cáo kiểm tra chất lượng đầy đủ.
