Khe co giãn kim loại sóng có thể cải thiện độ tin cậy của hệ thống đường ống nhiệt độ cao như thế nào

Tóm tắt bài viết: A khe co giãn kim loại sóngcung cấp tính linh hoạt có kiểm soát cho đường ống công nghiệp chịu sự giãn nở nhiệt, rung, dao động áp suất và chuyển động cơ học. Bằng cách sử dụng cấu trúc ống thổi bằng thép không gỉ dạng sóng, nó có thể bù cho sự dịch chuyển dọc trục, ngang và góc đồng thời giúp giảm mỏi mối hàn, rò rỉ mặt bích và biến dạng liên quan đến ứng suất. Hướng dẫn này giải thích nguyên lý làm việc, thông số kỹ thuật chính, tùy chọn vật liệu, ứng dụng, hệ số lựa chọn và lợi thế cho các hệ thống đường ống có yêu cầu khắt khe.

Mục lục

1. Khe co giãn kim loại sóng là gì?
2. Nó hoạt động như thế nào trong đường ống công nghiệp?
3. Thông số kỹ thuật chính là gì?
4. Lợi ích chính là gì?
5. Nó thường được sử dụng ở đâu?
6. Bạn nên chọn sản phẩm phù hợp như thế nào?
7. Câu hỏi thường gặp
8. suy nghĩ cuối cùng

Khe co giãn kim loại sóng là gì?

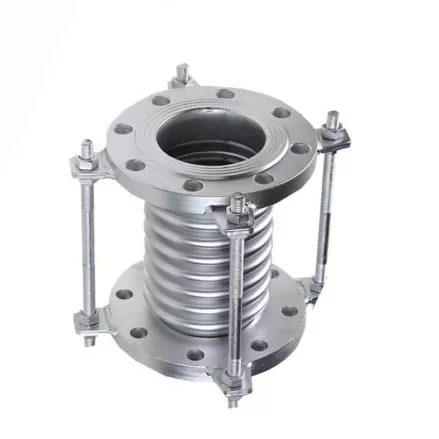

JIDONGDAcung cấp mộtKhe co giãn kim loại sóngđược thiết kế để mang lại sự linh hoạt trong điều khiển đường ống công nghiệp mà không làm mất đi sự ổn định về cấu trúc. Cấu trúc ống thổi dạng sóng của nó cho phép đường ống thích ứng với chuyển động do thay đổi nhiệt độ, độ rung của thiết bị, dao động áp suất và ứng suất cơ học.

Không giống như phần ống cứng, khe co giãn tạo ra một khu vực linh hoạt có chủ ý trong hệ thống đường ống. Khi đường ống nóng lên hoặc nguội đi, chiều dài và vị trí của nó có thể thay đổi. Nếu những chuyển động này bị hạn chế, ứng suất quá mức có thể tích tụ xung quanh các mối hàn, mặt bích, van, máy bơm và thiết bị được kết nối. Khe co giãn bằng kim loại được thiết kế phù hợp sẽ giúp hấp thụ những chuyển động này trước khi chúng trở thành tải trọng gây hư hỏng.

Đối với người mua đánh giá các khe co giãn kim loại công nghiệp, vật liệu ống thổi, yêu cầu chuyển động, định mức áp suất, phạm vi nhiệt độ, phương pháp kết nối và môi trường lắp đặt đều phải được xem xét cùng nhau.

Nó hoạt động như thế nào trong đường ống công nghiệp?

Nguyên lý hoạt động dựa trên sự biến dạng đàn hồi có kiểm soát của ống xếp tôn kim loại. Nhiều cấu trúc cho phép ống thổi uốn cong khi đường ống được kết nối di chuyển, trong khi cấu trúc kim loại vẫn duy trì ranh giới áp suất.

Bồi thường giãn nở nhiệt

Đường ống nhiệt độ cao mở rộng khi nhiệt độ quá trình tăng và co lại khi nhiệt độ giảm. Trong các hệ thống hơi nước, nồi hơi, hóa chất, dầu và chất lỏng nhiệt, chu kỳ nhiệt độ lặp đi lặp lại có thể tạo ra chuyển động đáng kể. Các ống xếp lượn sóng hấp thụ sự dịch chuyển này và giảm ứng suất truyền tới các đoạn ống cứng.

Bồi thường cơ học và rung động

Các thiết bị công nghiệp như máy bơm, máy nén, quạt, tua bin và máy quay có thể gây rung động cho đường ống được kết nối. Khe co giãn được thiết kế phù hợp có thể điều chỉnh chuyển động được kiểm soát và giúp ngăn rung động truyền trực tiếp qua các kết nối ống cứng.

Phong trào đa hướng

Tùy thuộc vào thiết kế hệ thống, khe co giãn kim loại có thể bù cho ba loại chuyển động chính:

• Chuyển động dọc trục:nén hoặc kéo dài dọc theo trục ống.
• Chuyển động bên:chuyển dịch ngang của các đoạn ống được nối.
• Chuyển động góc:chuyển động quay giữa các phần đường ống được kết nối.

Thông số kỹ thuật chính là gì?

Việc chọn khe co giãn nên bắt đầu từ điều kiện vận hành thực tế thay vì chỉ chọn kích thước ống danh nghĩa. Thông tin sản phẩm của JIDONGDA bao gồm các ống thổi bằng thép không gỉ với các cấu hình kết nối và vật liệu khác nhau cho các ứng dụng công nghiệp.

Các yêu cầu về áp suất, nhiệt độ, chuyển động, tần suất chu kỳ và độ mỏi thực tế phải được xác nhận cho từng dự án. Thiết kế tùy chỉnh có thể được xem xét khi cấu hình tiêu chuẩn không đáp ứng các điều kiện lắp đặt.

Lợi ích chính là gì?

1. Hiệu suất đáng tin cậy ở nhiệt độ cao

Hộp xếp kim loại đặc biệt thích hợp cho các ứng dụng có nhiệt độ vượt quá phạm vi hoạt động thực tế của nhiều bộ phận linh hoạt thông thường. Tùy thuộc vào việc lựa chọn và thiết kế vật liệu, kết cấu thép không gỉ có thể hỗ trợ các môi trường nhiệt đòi hỏi khắt khe.

2. Giảm căng thẳng đường ống

Chuyển động nhiệt có thể dần dần tạo ra tải quá mức tại các điểm cố định và kết nối thiết bị. Bằng cách giới thiệu tính linh hoạt có kiểm soát, khe co giãn giúp phân phối lại chuyển động và giảm sự tập trung ứng suất ở những khu vực quan trọng.

3. Khả năng chống rung tốt hơn

Khi máy móc tạo ra rung động liên tục hoặc gián đoạn, kết nối kim loại linh hoạt có thể giúp cách ly chuyển động giữa thiết bị và đường ống. Điều này có thể góp phần cải thiện độ ổn định của hệ thống khi mối nối được chọn và lắp đặt chính xác.

4. Tùy chọn cài đặt linh hoạt

Các cấu hình ren, mặt bích và hàn giúp có thể tích hợp các khe co giãn vào các kiến ​​trúc đường ống khác nhau. Các sản phẩm ren có đường kính nhỏ có thể hữu ích xung quanh các kết nối thiết bị nhỏ gọn, trong khi các thiết kế có mặt bích và hàn có thể phù hợp với các hệ thống đường ống công nghiệp lớn hơn.

5. Hiệu suất theo chu kỳ dài hạn

Đường ống công nghiệp có thể trải qua hàng ngàn chu kỳ làm nóng và làm mát trong suốt thời gian hoạt động. Do đó, hình dạng hộp xếp chính xác, lựa chọn vật liệu, chất lượng tạo hình và kiểm soát chuyển động là rất quan trọng để đạt được hiệu suất mỏi đáng tin cậy.

Nó thường được sử dụng ở đâu?

Khe co giãn bằng kim loại dạng sóng có giá trị ở những nơi đường ống cứng phải chịu được sự dịch chuyển nhiệt hoặc chuyển động cơ học. Các lĩnh vực ứng dụng điển hình bao gồm:

• Đường ống xử lý hóa dầu
• Nhà máy phát điện
• Hệ thống hơi nước và nồi hơi
• Hệ thống HVAC nhiệt độ cao
• Thiết bị lò công nghiệp
• Cơ sở chế biến dầu khí
• Đường ống xử lý hóa chất
• Hệ thống kỹ thuật hàng hải
• Kết nối thiết bị cơ khí
• Hệ thống vận chuyển chất lỏng nhiệt độ cao

Ví dụ, đường ống dẫn hơi nối nồi hơi với thiết bị hạ lưu có thể bị giãn nở nhiệt đáng kể trong quá trình khởi động. Nếu không có sự bù chuyển động thích hợp, việc mở rộng này có thể đặt thêm tải trọng lên các giá đỡ đường ống và vòi phun của thiết bị. Khe co giãn ống thổi được thiết kế chính xác cung cấp một khu vực được chỉ định để chuyển động này có thể xảy ra.

Bạn nên chọn sản phẩm phù hợp như thế nào?

Việc lựa chọn sản phẩm phải dựa trên dữ liệu kỹ thuật thay vì chỉ dựa vào hình dáng bên ngoài hoặc đường kính danh nghĩa. Trước khi yêu cầu báo giá, người mua nên chuẩn bị những thông tin sau:

1. Đường kính ống danh nghĩa:Xác định kích thước DN cần thiết và kích thước kết nối.
2. Nhiệt độ hoạt động:Chỉ định nhiệt độ bình thường, tối thiểu và tối đa.
3. Áp suất vận hành:Bao gồm áp suất làm việc bình thường và tối đa.
4. Yêu cầu di chuyển:Xác định chuyển động dọc trục, ngang hoặc góc dự kiến.
5. Phương tiện truyền thông:Xác định xem hệ thống có chứa hơi nước, nước, dầu, khí đốt, hóa chất hoặc chất lỏng khác hay không.
6. Yêu cầu về vật chất:Chọn SS304, SS316, SS321 hoặc hợp kim phù hợp khác tùy theo môi trường.
7. Phương thức kết nối:Xác định xem các đầu có ren, mặt bích hoặc hàn được yêu cầu hay không.
8. Điều kiện lắp đặt:Xem xét không gian sẵn có, giá đỡ đường ống, thanh dẫn hướng, neo và kết nối thiết bị.

Điều quan trọng nữa là phải phân biệt khe co giãn với đầu nối linh hoạt thông thường. Các khe co giãn được thiết kế dựa trên các yêu cầu về chuyển động và độ mỏi cụ thể, do đó, các hạn chế về hình học và hệ thống của ống xếp phải được đánh giá như một phần của thiết kế đường ống hoàn chỉnh.

Câu hỏi thường gặp

Câu 1: Mục đích chính của khe co giãn kim loại sóng là gì?

Mục đích chính của nó là bù đắp cho sự giãn nở nhiệt và chuyển động cơ học được kiểm soát trong hệ thống đường ống đồng thời giảm ứng suất truyền sang các bộ phận cứng.

Câu 2: Khe co giãn kim loại có thể sử dụng cho đường ống dẫn hơi nước không?

Đúng. Các khe co giãn ống xếp bằng thép không gỉ thường được áp dụng trong đường ống hơi nước và nồi hơi, với điều kiện vật liệu được chọn, định mức áp suất, định mức nhiệt độ và khả năng chuyển động phù hợp với các điều kiện vận hành.

Câu 3: Những vật liệu nào thường được sử dụng?

Các tùy chọn phổ biến bao gồm thép không gỉ SS304, SS316 và SS321. Hợp kim tùy chỉnh cũng có thể được xem xét khi khả năng chống ăn mòn cao hơn hoặc điều kiện vận hành chuyên dụng yêu cầu chúng.

Câu 4: Các khe co giãn bằng ren có phù hợp với đường ống nhỏ không?

Đúng. Cấu hình ren đặc biệt thích hợp cho đường ống có đường kính nhỏ hơn, kết nối thiết bị và lắp đặt ở những nơi có không gian hạn chế.

Câu 5: Sự khác biệt giữa chuyển động dọc trục, chuyển động ngang và chuyển động góc là gì?

Chuyển động dọc trục xảy ra dọc theo trục ống, chuyển động ngang xảy ra theo chiều ngang và chuyển động góc bao gồm chuyển động quay giữa các phần ống được kết nối. Loại chuyển động cần thiết phải được xác định trước khi chọn khe co giãn.

Q6: Sản phẩm có thể được tùy chỉnh không?

Đúng. Tùy thuộc vào yêu cầu của dự án, việc tùy chỉnh có thể liên quan đến loại vật liệu, kích thước, mức áp suất, cấu hình kết nối và các thông số kỹ thuật khác.

suy nghĩ cuối cùng

Được thiết kế đúng cáchKhe co giãn kim loại sóngcó thể đóng một vai trò quan trọng trong việc bảo vệ đường ống công nghiệp khỏi sự giãn nở nhiệt, rung động, dịch chuyển cơ học và ứng suất tích lũy. Với ống thổi bằng thép không gỉ, nhiều tùy chọn kết nối và các thông số kỹ thuật có thể định cấu hình, nó có thể được điều chỉnh cho phù hợp với các ứng dụng đòi hỏi khắt khe trong các hệ thống sản xuất điện, hóa dầu, xử lý hóa chất, HVAC, hàng hải và chất lỏng nhiệt độ cao. JIDONGDA hỗ trợ các giải pháp khe co giãn kim loại tùy chỉnh dựa trên các yêu cầu về kích thước, vật liệu, áp suất, nhiệt độ, chuyển động và kết nối cụ thể của dự án. Nếu bạn đang chọn khe co giãn cho hệ thống lắp đặt mới hoặc thay thế một bộ phận hiện có,liên hệ với chúng tôiđể thảo luận về điều kiện hoạt động của bạn và yêu cầu một giải pháp công nghiệp phù hợp.
