Nhà cung cấp khớp nối nhanh Trung Quốc

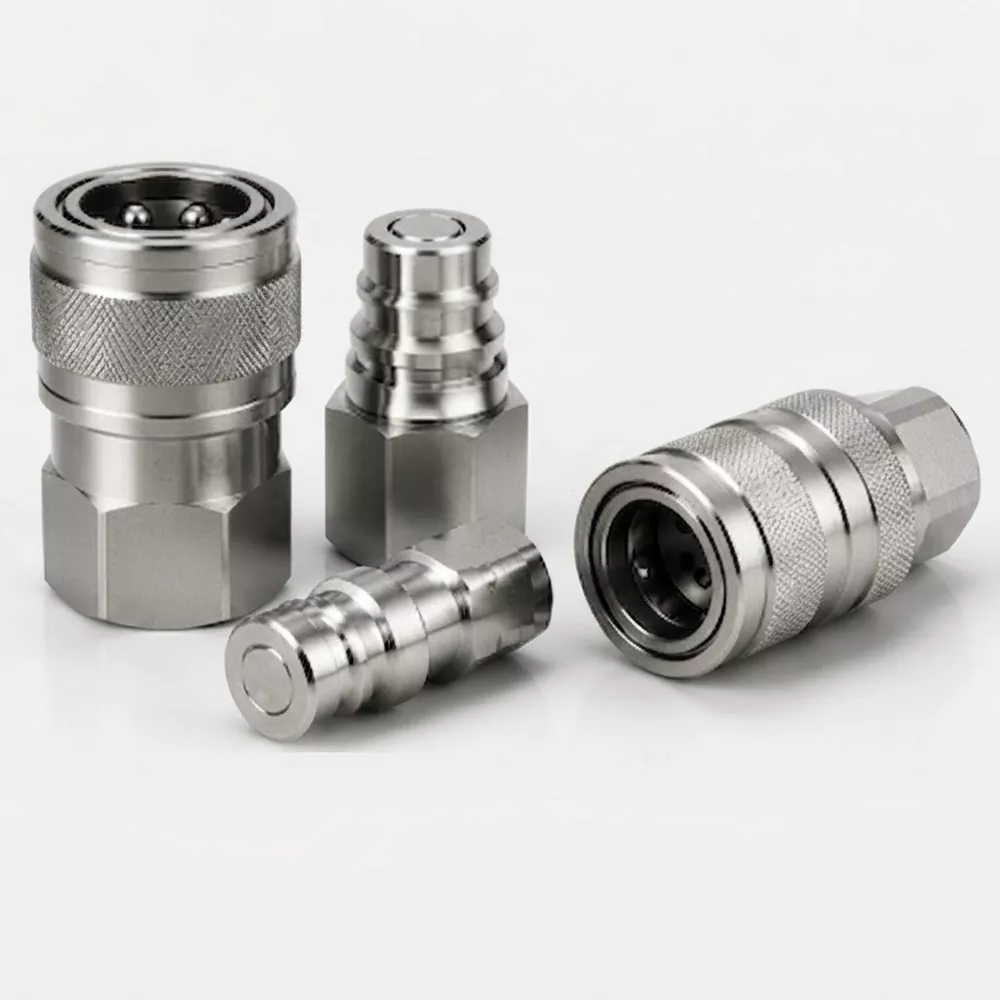

Trong các hệ thống năng lượng chất lỏng,Khớp nối nhanhlà một thiết bị cơ khí cho phép kết nối và ngắt kết nối đường chất lỏng nhanh chóng và an toàn mà không cần dụng cụ hoặc quy trình phức tạp. Các thành phần này rất quan trọng trong các ứng dụng thủy lực, khí nén và làm mát trong đó hiệu quả, an toàn và thất thoát chất lỏng tối thiểu là ưu tiên hàng đầu. Tại JIDONGDA, chúng tôi đã dành nhiều thập kỷ để cải tiến việc thiết kế và sản xuất các khớp nối nhanh để đáp ứng các yêu cầu khắt khe của các ngành công nghiệp toàn cầu. Danh mục đầu tư của chúng tôi bao gồm nhiều loại cấu hình, vật liệu và xếp hạng áp suất, cho phép tích hợp liền mạch vào máy móc nông nghiệp, thiết bị xây dựng, dây chuyền tự động hóa công nghiệp và các công cụ dịch vụ ô tô.

Các ứng dụng phổ biến và sử dụng trong ngành

• Nông nghiệp:Khớp nối nhanh trên điều khiển thủy lực từ xa của máy kéo cho phép thay đổi thực hiện nhanh chóng. Các khớp nối kiểu Pioneer ISO 5675 của JIDONGDA được sử dụng rộng rãi trên các máy xúc lật và máy đóng kiện, được trang bị nắp chống bụi và các ống lót dòng chảy cao để giảm sự tích tụ nhiệt.
• Xây dựng và làm đất:Máy xúc, máy xúc lật và máy xúc bánh lốp dựa vào các khớp nối nhanh mặt phẳng để cấp nguồn cho các phụ kiện như búa và vật lộn. Dòng JIDONGDA JD-FF chịu được áp lực xung cao và chống lại hiện tượng nước muối bám vào các bi khóa.
• Máy móc công nghiệp:Máy ép, máy ép phun và bộ nguồn thủy lực sử dụng khớp nối nhanh để kết nối máy đo, cổng xi lanh và dụng cụ mô-đun. Dòng JD-A-CS nhỏ gọn được ưa chuộng nhờ thiết kế dạng ống đẩy để kết nối.
• Dịch vụ ô tô:Dụng cụ khí nén trong xưởng sử dụng khớp nối nhanh bằng đồng nhẹ. Dòng JD-PN của JIDONGDA cung cấp khả năng vận hành bằng một tay và luồng không khí cao cho cờ lê tác động và súng phun.
• Đường sắt và hàng hải:Các khớp nối bằng thép không gỉ với vòng đệm FKM được sử dụng trong hệ thống phanh và hệ thống thủy lực cửa sập. Các khớp nối này trải qua quá trình kiểm tra phê duyệt kiểu theo tiêu chuẩn DNV hoặc ABS.

Quy trình kiểm tra và kiểm soát chất lượng tại JIDONGDA

Mỗi lô khớp nối nhanh do JIDONGDA sản xuất đều trải qua quá trình đảm bảo chất lượng toàn diện. Nguyên liệu thô được kiểm tra bằng máy quang phổ để xác minh thành phần hóa học. Sau khi gia công, các kích thước tới hạn được đo bằng CMM (máy đo tọa độ) và bộ so sánh quang học. Kiểm tra chức năng bao gồm các bước sau:

• Kiểm tra áp suất bằng chứng ở mức 1,5 lần áp suất làm việc định mức trong 3 phút, không cho phép rò rỉ bên ngoài.
• Thử nghiệm lấy mẫu áp suất nổ, trong đó các khớp nối phải vượt quá 4 lần áp suất làm việc định mức mà không bị gãy.
• Kiểm tra rò rỉ chân không cho các khớp nối khí nén, trong đó độ giảm áp suất phải nhỏ hơn 0,01 bar trong 30 giây.
• Đo lực kết nối và lực kéo, đảm bảo nỗ lực nhất quán của người dùng và tuân thủ các giới hạn ISO.
• Thử nghiệm phun muối (ASTM B117) đối với các bộ phận được mạ, nhắm tới rỉ sét đỏ ≥720 giờ.

JIDONGDA duy trì một phòng thí nghiệm thử nghiệm nội bộ được trang bị các giàn khoan có độ bền đa trạm có chức năng quay vòng các khớp nối liên tục trong nhiều tháng. Dữ liệu này thúc đẩy những cải tiến về độ hoàn thiện bề mặt và xử lý nhiệt, giúp tạo ra các sản phẩm được các OEM hàng đầu trên toàn thế giới áp dụng.

Câu hỏi thường gặp

Sự khác biệt giữa khớp nối nhanh ISO 7241-1 A và ISO 7241-1 B là gì?

Sự khác biệt chính nằm ở cơ chế và kích thước của van. ISO 7241-1 A (còn gọi là loại “poppet”) sử dụng van poppet ở cả hai nửa và phổ biến trong các ứng dụng thủy lực nông nghiệp và nói chung. ISO 7241-1 B (thường được gọi là loại “bóng”) có thiết kế van bi và có thể hoán đổi với Parker 60-series và các khớp nối công nghiệp tương tự. Mặc dù cả hai tiêu chuẩn đều có chung ren đường kính ngoài ở nhiều kích cỡ, nhưng hình dạng đệm kín bên trong không thể thay thế cho nhau. Cố gắng kết nối nửa A với nửa B sẽ dẫn đến dòng chảy không khớp và có khả năng rò rỉ. JIDONGDA sản xuất cả hai dòng sản phẩm với các dấu hiệu trên thân riêng biệt để tránh nhầm lẫn tại chỗ.

Khớp nối nhanh JIDONGDA có thể được sử dụng với nước hoặc hóa chất mạnh không?

Có, nhưng việc lựa chọn vật liệu và con dấu phải phù hợp. Đối với chất lỏng gốc nước, việc sử dụng khớp nối bằng thép cacbon có nguy cơ bị ăn mòn, ngay cả khi mạ kẽm. JIDONGDA khuyến nghị thân máy bằng thép không gỉ (SS316) kết hợp với vòng đệm EPDM cho mạch làm mát hoặc nước khử ion. Đối với các hóa chất mạnh như este phốt phát hoặc dầu phanh, nên sử dụng phớt FKM và bề mặt kim loại ướt có thể yêu cầu mạ niken điện phân. Nhóm kỹ thuật của chúng tôi có thể xem xét biểu đồ tương thích chất lỏng cụ thể và đề xuất cấu hình tối ưu. Chúng tôi cũng cung cấp các khớp nối với các vòng dự phòng PTFE để có khả năng kháng hóa chất cực cao.

Làm cách nào để ngăn chặn áp suất bị kẹt khi ngắt kết nối?

Áp lực bị mắc kẹt có thể khiến việc kết nối trở nên khó khăn hoặc nguy hiểm. JIDONGDA giải quyết vấn đề này theo hai cách. Đầu tiên, khớp nối mặt phẳng tiêu chuẩn của chúng tôi (dòng JD-FF) có thiết kế kết nối chịu áp lực cho phép đẩy đầu đực vào ngay cả khi cơ thể phụ nữ bị điều áp, lên đến một giới hạn nhất định (thường là 40 bar đối với phía nam). Thứ hai, chúng tôi cung cấp các khớp nối vít chuyên dụng để giải phóng áp suất cao. Ngoài ra, có thể sử dụng dụng cụ giảm áp hoặc khớp nối có van xả tích hợp. Luôn tuân thủ các quy trình thủy lực an toàn và đeo thiết bị bảo hộ khi làm việc với đường dây điều áp.

Khớp nối nhanh cần bảo trì những gì để đảm bảo tuổi thọ lâu dài?

Bảo trì thường xuyên là tối thiểu nhưng rất quan trọng. Kiểm tra khớp nối xem có hư hỏng bên ngoài, ăn mòn hoặc mòn trên bi khóa và rãnh sau mỗi 500 giờ hoạt động hay không. Làm sạch các bề mặt tiếp xúc và nắp chắn bụi trước khi kết nối để ngăn chặn sự xâm nhập của chất bẩn. Bôi trơn vòng chữ O bằng mỡ tương thích định kỳ nếu khớp nối vẫn bị ngắt kết nối trong thời gian dài. Trong môi trường bẩn, nên lắp nắp bảo vệ ở cả hai nửa khi không sử dụng. JIDONGDA cung cấp bộ phớt thay thế và nắp chắn bụi, đồng thời chúng tôi khuyên bạn nên thay phớt sau khoảng 100.000 chu kỳ hoặc bất cứ khi nào quan sát thấy rò rỉ ở áp suất tiêu chuẩn.

JIDONGDA có cung cấp cấu hình ren không chuẩn hoặc khớp nối nhanh tùy chỉnh không?

Tuyệt đối. Mặc dù chúng tôi cung cấp nhiều loại ren tiêu chuẩn (BSPP, NPT, SAE, hệ mét), ren tùy chỉnh và kích thước thân là một phần trong hoạt động kinh doanh hàng ngày của chúng tôi. Chúng tôi có thể gia công các sợi đặc biệt như ống loe JIC 37° hoặc trùm vòng chữ O kín mặt và chúng tôi có thể thay đổi chiều dài tổng thể hoặc cấu hình lục giác. Đối với các khách hàng OEM lớn, JIDONGDA có thể thiết kế cụm khớp nối chuyên dụng với các đặc tính dòng chảy cụ thể, van một chiều tích hợp hoặc ống bọc có mã màu. Áp dụng số lượng đặt hàng tối thiểu và nhóm kỹ thuật của chúng tôi sẽ làm việc với bạn từ nguyên mẫu đến sản xuất hoàn chỉnh, sử dụng mô hình 3D và phân tích FEA để xác thực thiết kế trước khi gia công.

Làm cách nào để xác định khớp nối nhanh thay thế chính xác cho thiết bị của tôi?

Việc xác định bao gồm việc kiểm tra một số thông số. Đầu tiên, đo kích thước ren và bước ren bằng thước đo ren. Thứ hai, xác định hình dạng của mũi tương ứng – so sánh nó với các kiểu dáng mũi tiêu chuẩn ISO dành cho loại A, B, mặt phẳng hoặc Pioneer. Thứ ba, lưu ý cách khóa: khóa bi, khóa chốt hoặc cổ ren. Cuối cùng, hãy xem xét áp suất ứng dụng và chất lỏng. Nếu bạn có thể cung cấp số bộ phận gốc hoặc ảnh có kích thước, nhóm hỗ trợ kỹ thuật của JIDONGDA có thể tham khảo chéo số đó với loạt sản phẩm của chúng tôi. Chúng tôi duy trì cơ sở dữ liệu trao đổi toàn diện bao gồm các thương hiệu phổ biến, cho phép thay thế nhanh chóng và chính xác.
