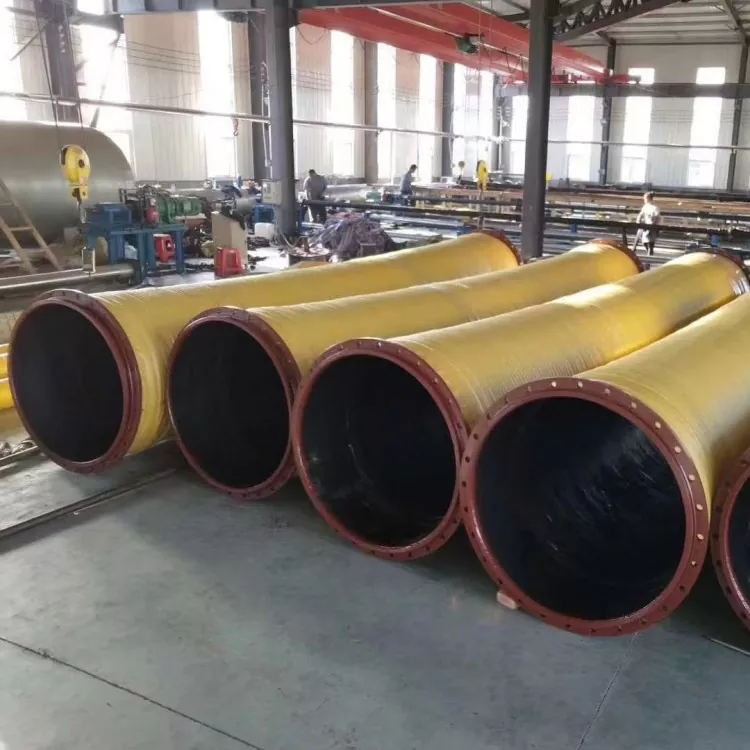

Làm thế nào một ống cao su mặt bích hạng nặng có đường kính lớn có thể cải thiện độ tin cậy trong các ứng dụng công nghiệp đòi hỏi khắt khe

JIDONGDAcung cấpỐng cao su mặt bích có đường kính lớncho các ứng dụng vận chuyển công nghiệp đòi hỏi khắt khe, bao gồm khai thác mỏ, xử lý cát và sỏi, vận chuyển chất thải và hệ thống thiết bị nặng. Với cấu trúc được gia cố, các tùy chọn cao su chống mài mòn và các kết nối mặt bích có thể định cấu hình, nó giúp các kỹ sư xây dựng hệ thống truyền chất lỏng và bùn phù hợp với các điều kiện vận hành đầy thách thức.

Một ống có lỗ khoan lớn phải làm được nhiều việc hơn là di chuyển vật liệu từ điểm này sang điểm khác. Trong các hoạt động nặng nhọc, các hạt mài mòn, áp suất dao động, độ rung và tải trọng cơ học có thể tăng tốc độ mài mòn và tăng yêu cầu bảo trì. Lựa chọn quyềnỐng cao su mặt bích có đường kính lớnyêu cầu đánh giá môi trường truyền tải, đường kính trong, kết cấu gia cố, áp suất làm việc, yêu cầu chân không, nhiệt độ và kích thước mặt bích cùng nhau. Hướng dẫn này giải thích cách thức hoạt động của các ống này, nơi chúng được sử dụng, cách chọn thông số kỹ thuật phù hợp và phương pháp bảo trì nào giúp hỗ trợ hoạt động đáng tin cậy. Nó cũng nêu các chi tiết kỹ thuật mà người mua nên xác nhận với nhà sản xuất trước khi đặt hàng.

Mục lục

1. Tại sao hệ thống công nghiệp nặng cần ống cao su chuyên dụng?
2. Ống cao su mặt bích hạng nặng được cấu tạo như thế nào?
3. Lợi ích chính của ống có mặt bích đường kính lớn là gì?
4. Những ngành công nghiệp nào sử dụng ống cao su mặt bích hạng nặng?
5. Làm thế nào để bạn chọn đúng thông số kỹ thuật của ống?
6. Các yếu tố lựa chọn chính được so sánh như thế nào?
7. Việc lắp đặt và bảo trì có thể cải thiện tuổi thọ dịch vụ như thế nào?
8. Câu hỏi thường gặp
9. Làm thế nào bạn có thể tìm thấy một giải pháp ống phù hợp?

Tại sao hệ thống công nghiệp nặng cần ống cao su chuyên dụng?

Hệ thống băng tải công nghiệp thường hoạt động trong những điều kiện nhanh chóng bộc lộ những hạn chế của ống mềm thông thường. Khi đường ống vận chuyển bùn khoáng, cát, sỏi hoặc chất thải, các hạt rắn liên tục tiếp xúc với thành trong. Theo thời gian, sự mài mòn này có thể làm giảm độ dày thành ống, làm suy yếu cấu trúc ống và tăng nguy cơ rò rỉ.

Những thách thức khác bao gồm dao động áp suất, độ rung của thiết bị, không gian lắp đặt hạn chế và chuyển động giữa các bộ phận được kết nối. Trong các ứng dụng hút, áp suất âm đưa ra một yếu tố quan trọng cần cân nhắc khác: ống mềm phải có cấu trúc phù hợp để chống lại sự xẹp xuống trong các điều kiện chân không quy định.

A Ống cao su mặt bích có đường kính lớngiải quyết những thách thức này thông qua việc lựa chọn vật liệu, gia cố và kết nối đầu cuối dành riêng cho ứng dụng. Lỗ khoan lớn của nó có thể đáp ứng nhu cầu vận chuyển vật liệu khối lượng lớn, trong khi việc bố trí mặt bích mang lại một giao diện xác định với đường ống và thiết bị tương thích.

Tuy nhiên, chỉ định hạng nặng không tự động có nghĩa là mọi ống mềm đều có thể chịu được mọi áp suất, nhiệt độ hoặc môi trường mài mòn. Lựa chọn kỹ thuật chính xác là điều cần thiết để đảm bảo hiệu suất an toàn và đáng tin cậy.

Ống cao su mặt bích hạng nặng được cấu tạo như thế nào?

Hiệu suất của ống phụ thuộc vào sự tương tác của một số thành phần cấu trúc. Mỗi lớp thực hiện một chức năng khác nhau và cấu hình cuối cùng sẽ phản ánh môi trường hoạt động thực tế.

1. Lớp cao su bên trong

Ống bên trong tiếp xúc trực tiếp với môi trường vận chuyển. Đối với các vật liệu mài mòn như cát, bùn khoáng và chất thải, hợp chất cao su phải được lựa chọn theo kích thước hạt, nồng độ, đặc tính dòng chảy và mức độ mài mòn dự kiến.

Khả năng tương thích vật liệu cũng có vấn đề. Hợp chất phù hợp với nước có thể không phù hợp với dầu, hóa chất mạnh hoặc dịch vụ ở nhiệt độ cao. Người mua nên xác nhận vật liệu lót được đề xuất với nhà sản xuất thay vì cho rằng một công thức cao su phù hợp với mọi ứng dụng.

2. Lớp gia cố

Cốt thép cung cấp cường độ kết cấu cần thiết để chịu được các điều kiện vận hành quy định. Tùy thuộc vào ứng dụng, kết cấu có thể kết hợp nhiều lớp vải dây hoặc các vật liệu gia cố khác.

Khi có lực hút hoặc áp suất âm, có thể cần có dây thép xoắn ốc hoặc kết cấu đỡ phù hợp khác. Thiết kế gia cố phải phù hợp với áp suất làm việc, áp suất chân không, chiều dài ống, điều kiện uốn và tải trọng cơ học.

3. Vỏ cao su bên ngoài

Lớp vỏ bên ngoài giúp bảo vệ cốt thép khỏi tiếp xúc với môi trường, mài mòn bề mặt và hư hỏng cơ học. Công thức của nó phải phản ánh các điều kiện lắp đặt, bao gồm tiếp xúc với thiết bị xung quanh, tiếp xúc với thời tiết và khả năng tiếp xúc với dầu hoặc các chất khác.

4. Kết nối mặt bích

Mặt bích tạo ra kết nối cơ học giữa ống và đường ống hoặc thiết bị liền kề. Kích thước, vật liệu, cách bố trí lỗ bu lông và bề mặt bịt kín của chúng phải phù hợp với bề mặt tiếp xúc.

Tùy thuộc vào yêu cầu của dự án, cấu hình mặt bích có thể được chỉ định theo GB, DIN, ANSI, JIS, ASME hoặc bản vẽ của khách hàng, tùy thuộc vào xác nhận kỹ thuật. Căn chỉnh chính xác và các bộ phận bịt kín tương thích là điều cần thiết để giảm rò rỉ và tránh căng thẳng không cần thiết cho kết nối.

Lợi ích chính của ống có mặt bích đường kính lớn là gì?

Khi được chỉ định chính xác, ống cao su chịu tải nặng có thể mang lại một số lợi ích thiết thực cho hệ thống băng tải công nghiệp.

• Vận chuyển khối lượng lớn:Đường kính trong lớn hỗ trợ chuyển động của một lượng lớn chất lỏng hoặc hỗn hợp rắn-lỏng phù hợp.
• Khả năng chống mài mòn dành riêng cho ứng dụng:Hợp chất cao su bên trong được lựa chọn phù hợp giúp quản lý sự mài mòn do các hạt mài mòn gây ra.
• Kết cấu gia cố:Thiết kế gia cố phù hợp sẽ hỗ trợ áp suất cần thiết và các điều kiện vận hành cơ học.
• Kết nối đường ống linh hoạt:Cấu trúc cao su có thể đáp ứng các chuyển động lắp đặt và độ rung nhất định khi ống được thiết kế và lắp đặt chính xác.
• Giao diện mặt bích có thể cấu hình:Kích thước kết nối và cách bố trí mặt bích có thể được chỉ định để phù hợp với thiết bị tương thích.
• Tùy chỉnh dựa trên dự án:Đường kính, chiều dài, yêu cầu về áp suất, vật liệu và chi tiết kết nối có thể được xem xét theo nhu cầu của từng dự án.

Những lợi ích này phụ thuộc vào kỹ thuật phù hợp, chất lượng sản xuất và lắp đặt. Ống có kích thước không chính xác hoặc được vận hành ngoài các điều kiện định mức có thể bị hỏng sớm ngay cả khi cấu trúc chung của nó được thiết kế cho mục đích sử dụng hạng nặng.

Những ngành công nghiệp nào sử dụng ống cao su mặt bích hạng nặng?

Sự kết hợp giữa lỗ khoan lớn, kết cấu gia cố và các kết nối có thể định cấu hình làm cho loại ống này trở nên hữu ích trong một số lĩnh vực công nghiệp.

Khai thác và chế biến khoáng sản

Hoạt động khai thác mỏ có thể sử dụng các ống có lỗ khoan lớn để vận chuyển bùn khoáng, bùn quặng và các hỗn hợp mài mòn khác. Việc lựa chọn lớp lót đòi hỏi phải chú ý đến đặc tính hạt, nồng độ, tốc độ dòng chảy và mức độ mài mòn.

Xử lý cát, sỏi và chất thải

Hoạt động cát và sỏi thường di chuyển hỗn hợp có chứa các hạt cứng có thể gây mài mòn bên trong đáng kể. Một ống mềm được lựa chọn phù hợp có thể mang lại sự kết nối linh hoạt giữa thiết bị vận chuyển tương thích và các đoạn đường ống.

Cảng và dự án nạo vét

Hoạt động nạo vét và xây dựng cảng có thể yêu cầu vận chuyển khối lượng lớn nước, trầm tích và hỗn hợp bùn phù hợp. Tùy thuộc vào cách lắp đặt, ống phải được đánh giá về điều kiện hút, chuyển động, dao động áp suất và khả năng tiếp xúc với môi trường.

Sản xuất thép và nặng

Các nhà máy thép và các cơ sở công nghiệp nặng khác có thể sử dụng ống cao su trong các hệ thống xử lý nước, bùn và vật liệu công nghiệp được lựa chọn. Phải kiểm tra khả năng tương thích trung bình, giới hạn nhiệt độ và áp suất vận hành cho từng dịch vụ.

Máy bơm lớn và thiết bị kỹ thuật

Các thiết bị bơm lớn và hệ thống kỹ thuật có thể được hưởng lợi từ các kết nối ống linh hoạt trong đó phải xem xét chuyển động hoặc độ rung của thiết bị. Ống phải được lắp đặt trong bán kính uốn cong cho phép và không được sử dụng để bù cho đường ống được căn chỉnh không chính xác hoặc không được hỗ trợ.

Làm thế nào để bạn chọn đúng thông số kỹ thuật của ống?

Chỉ chọn ống theo đường kính hoặc giá mua có thể dẫn đến các vấn đề về khả năng tương thích và chi phí thay thế không cần thiết. Đánh giá có hệ thống giúp người mua xác định cấu hình phù hợp trước khi bắt đầu sản xuất.

Bước 1: Xác định phương tiện truyền tải

Mô tả vật liệu một cách chi tiết. Đối với bùn, hãy cung cấp thành phần rắn, kích thước hạt, nồng độ và bất kỳ đặc tính dòng chảy bất thường nào. Đối với chất lỏng, xác định thành phần hóa học và nhiệt độ. Những chi tiết này giúp xác định xem loại cao su bên trong được đề xuất có phù hợp hay không.

Bước 2: Xác nhận áp suất vận hành và chân không

Chỉ định áp suất làm việc bình thường và tối đa, biến động áp suất và liệu hệ thống có hoạt động dưới lực hút hay không. Đối với dịch vụ chân không, cung cấp áp suất âm và điều kiện vận hành cần thiết. Áp suất làm việc và lực cản chân không là những cân nhắc thiết kế riêng biệt và cần được xác minh độc lập.

Bước 3: Xác định đường kính và chiều dài

Xác nhận đường kính trong, tổng chiều dài, cách bố trí kết nối và không gian lắp đặt theo yêu cầu. Thiết kế phải tính đến các yêu cầu về dòng chảy, các giao diện thiết bị và các điều kiện uốn cong được phép.

Bước 4: Phù hợp với tiêu chuẩn mặt bích

Cung cấp tiêu chuẩn mặt bích cần thiết hoặc bản vẽ kỹ thuật hoàn chỉnh. Kiểm tra đường kính ngoài của mặt bích, độ dày, số lượng lỗ bu lông, đường kính lỗ bu lông, kích thước vòng tròn bu lông và mặt bịt kín. Chỉ riêng đường kính danh nghĩa là không đủ để đảm bảo khả năng tương thích.

Bước 5: Xác định yêu cầu kiểm tra

Trước khi đặt hàng, hãy thống nhất về phạm vi kiểm tra và tiêu chí chấp nhận áp dụng. Tùy thuộc vào dự án, điều này có thể bao gồm kiểm tra kích thước, kiểm tra mặt bích, hình thức bên ngoài, độ cứng, hiệu suất cao su, kiểm tra áp suất hoặc kiểm tra chân không.

Phương pháp thử nghiệm, yêu cầu mẫu và giới hạn chấp nhận phải được xác nhận bằng văn bản. Đừng cho rằng mọi cuộc kiểm tra đều được đưa vào tiêu chuẩn trong mọi đơn hàng.

Các yếu tố lựa chọn chính được so sánh như thế nào?

Bảng sau đây tóm tắt những cân nhắc kỹ thuật chính cho các môi trường vận chuyển khác nhau. Đây là những nguyên tắc lựa chọn chứ không phải là xếp hạng sản phẩm được đảm bảo.

Để có đề xuất phù hợp, hãy cung cấp những chi tiết này cho nhà sản xuất cùng với bản vẽ, ảnh lắp đặt hoặc thông số kỹ thuật hiện có của ống nếu có.

Việc lắp đặt và bảo trì có thể cải thiện tuổi thọ dịch vụ như thế nào?

Ngay cả một ống mềm được thiết kế tốt cũng cần được lắp đặt chính xác và kiểm tra định kỳ. Bảo trì đặc biệt quan trọng trong các ứng dụng liên quan đến môi trường mài mòn, chu kỳ áp suất và rung động thiết bị nặng.

Thực hành tốt nhất về cài đặt

• Xác minh rằng kích thước mặt bích và bề mặt bịt kín khớp với thiết bị được kết nối.
• Căn chỉnh đường ống liền kề trước khi siết chặt các bu lông mặt bích.
• Sử dụng các miếng đệm tương thích và thực hiện theo quy trình siết chặt bu-lông được chỉ định.
• Tránh xoắn ống trong khi lắp đặt hoặc buộc ống phải uốn cong chặt hơn bán kính tối thiểu cho phép của nhà sản xuất.
• Cung cấp hỗ trợ thích hợp cho các cụm ống nặng và đường ống được kết nối.
• Giữ ống tránh xa các cạnh sắc, tải trọng bên ngoài quá mức và làm hỏng nguồn nhiệt.
• Xác nhận rằng tổ hợp hoàn chỉnh phù hợp với áp suất, nhiệt độ thực tế và môi trường truyền tải trước khi vận hành.

Danh sách kiểm tra định kỳ

• Kiểm tra lớp lót bên trong nơi cho phép tiếp cận hoặc phương pháp kiểm tra.
• Kiểm tra lớp vỏ bên ngoài xem có vết nứt, vết cắt, phần cốt thép lộ ra ngoài và độ mòn bất thường không.
• Tìm kiếm chỗ phồng lên, biến dạng, xoắn hoặc dấu hiệu hư hỏng cấu trúc.
• Kiểm tra các kết nối mặt bích xem có rò rỉ, ốc vít bị lỏng và bề mặt bịt kín bị hư hỏng không.
• Ghi lại áp suất vận hành, nhiệt độ và mọi thay đổi trong vật liệu được vận chuyển.
• Thay thế các bộ phận bị hư hỏng theo quy trình an toàn hiện hành và hướng dẫn của nhà sản xuất.

Tần suất kiểm tra phải phản ánh mức độ nghiêm trọng trong vận hành, lịch sử dịch vụ và hậu quả của lỗi. Nếu môi trường, áp suất, điều kiện chân không hoặc cách bố trí lắp đặt thay đổi, hãy đánh giá lại thông số kỹ thuật của ống thay vì cho rằng cụm lắp ráp hiện tại vẫn phù hợp.

Câu hỏi thường gặp

1. Ống cao su mặt bích chịu lực lớn có đường kính lớn dùng để làm gì?

Nó được thiết kế cho các ứng dụng vận chuyển có yêu cầu cao có thể liên quan đến lưu lượng lớn, vật liệu mài mòn hoặc kết nối thiết bị nặng. Các ứng dụng điển hình bao gồm khai thác bùn, xử lý cát và sỏi, vận chuyển chất thải, vận hành cảng được chọn và hệ thống vận chuyển công nghiệp.

2. Ống này có thể được sử dụng để vận chuyển chất thải không?

Có, có thể xem xét cấu hình phù hợp để vận chuyển chất thải. Nhà sản xuất nên đánh giá kích thước hạt, nồng độ chất rắn, tốc độ dòng chảy, áp suất, nhiệt độ và độ hao mòn dự kiến ​​trước khi xác nhận cấu trúc và lớp lót ống thích hợp.

3. Có phải công trình hạng nặng luôn đồng nghĩa với mức áp suất cao hơn không?

Không. Công suất nặng thường đề cập đến cấu hình được thiết kế cho các điều kiện vận hành đòi hỏi khắt khe, nhưng nó không tự động thiết lập định mức áp suất làm việc cao hơn. Áp suất định mức phụ thuộc vào cấu trúc ống hoàn chỉnh và các điều kiện vận hành được chỉ định.

4. Kích thước mặt bích có thể được tùy chỉnh?

Cấu hình mặt bích có thể được xem xét dựa trên các tiêu chuẩn được công nhận hoặc bản vẽ của khách hàng, tùy thuộc vào xác nhận kỹ thuật. Người mua nên cung cấp kích thước kết nối hoàn chỉnh, bao gồm kiểu bu lông, độ dày mặt bích và các yêu cầu về mặt bịt kín.

5. Ống có thể được sử dụng trong các ứng dụng hút không?

Có khả năng, với điều kiện công trình được chọn đặc biệt phù hợp với áp suất âm cần thiết. Mức độ chân không cần thiết và mọi cốt thép hỗ trợ phải được xác nhận trước khi sử dụng. Ống có định mức xả không được tự động cho là phù hợp với dịch vụ hút.

6. Người mua nên cung cấp thông tin gì khi yêu cầu báo giá?

Cung cấp đường kính trong, chiều dài ống, môi trường truyền tải, áp suất làm việc, yêu cầu chân không nếu có, phạm vi nhiệt độ, tiêu chuẩn mặt bích, điều kiện lắp đặt, số lượng đặt hàng và yêu cầu kiểm tra theo yêu cầu. Bản vẽ và ảnh có thể giúp làm rõ các nhu cầu kết nối hoặc lắp đặt bất thường.

Làm thế nào bạn có thể tìm thấy một giải pháp ống phù hợp?

Lựa chọn quyềnỐng cao su mặt bích có đường kính lớnliên quan đến việc cân bằng công suất dòng chảy, khả năng chống mài mòn, cốt thép, yêu cầu áp suất và chân không, khả năng tương thích mặt bích và cân nhắc bảo trì. Ống mềm được chỉ định cẩn thận có thể giúp giảm hao mòn có thể tránh được, đơn giản hóa kết nối thiết bị và hỗ trợ các hoạt động vận chuyển công nghiệp đáng tin cậy hơn.

JIDONGDA cung cấp cấu hình và tùy chỉnh ống theo ứng dụng dựa trên yêu cầu của dự án. Cho dù hệ thống của bạn xử lý bùn khoáng, cát, sỏi, chất thải hay các phương tiện tương thích khác, hãy chia sẻ thông số kỹ thuật và điều kiện vận hành của bạn với nhóm kỹ thuật.Liên hệ với chúng tôihôm nay để thảo luận về ứng dụng của bạn, yêu cầu báo giá phù hợp và xác định cấu hình ống phù hợp cho thiết bị và nhu cầu dự án của bạn.
