Khi thiết bị lớn, bộ phận bơm, đường ống hoặc hệ thống di động yêu cầu truyền chất lỏng đáng tin cậy đồng thời cho phép rung và chuyển động,Ống cao su mặt bích linh hoạt có đường kính lớntừJIDONGDAcung cấp giải pháp kết nối thiết thực. Được thiết kế xung quanh thân ống cao su linh hoạt, cấu trúc gia cố và các đầu có mặt bích, nó có thể được cấu hình cho nước, nước biển, bùn, bùn khoáng, cát, sỏi, chất thải và các phương tiện công nghiệp phù hợp khác.
Hệ thống đường ống có đường kính lớn thường phải đối mặt với những thách thức mà đường ống cứng không thể dễ dàng giải quyết được. Rung động của máy bơm, sự dịch chuyển của thiết bị, sai lệch lắp đặt và việc lắp ráp lặp đi lặp lại có thể tạo thêm ứng suất xung quanh các điểm kết nối. Ống cao su linh hoạt có thể cung cấp một phần linh hoạt được kiểm soát giữa thiết bị và đường ống trong khi vẫn duy trì khả năng vận chuyển cần thiết.
Giải pháp của JIDONGDA kết hợp thân ống cao su với các lớp gia cố và kết nối mặt bích. Tùy thuộc vào điều kiện vận hành, cấu trúc có thể bao gồm vải gia cố và dây thép xoắn ốc hỗ trợ cho các ứng dụng liên quan đến yêu cầu về áp suất hoặc chân không. Kích thước mặt bích cũng có thể được điều chỉnh theo tiêu chuẩn chung hoặc bản vẽ của khách hàng, giúp ống phù hợp với các dự án công nghiệp tùy chỉnh.
Mục lục
- Ống cao su mặt bích linh hoạt có đường kính lớn là gì?
- Tại sao tính linh hoạt lại quan trọng trong các hệ thống đường ống lớn?
- Ống được cấu tạo như thế nào?
- Ưu điểm chính là gì?
- Nó thường được sử dụng ở đâu?
- Người mua nên xem xét những thông số kỹ thuật nào?
- Người mua nên chọn ống phù hợp như thế nào?
- Cuộc sống dịch vụ có thể được hỗ trợ như thế nào?
- Câu hỏi thường gặp
- Phần kết luận

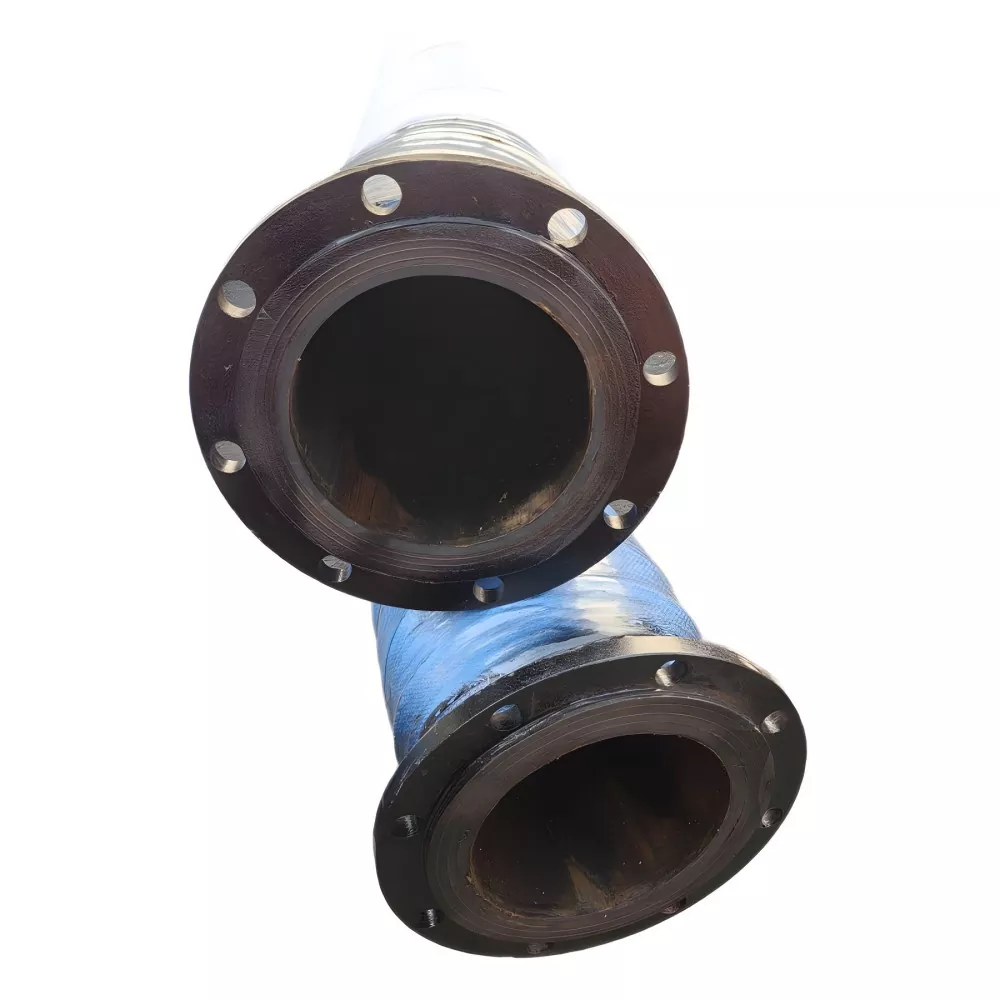

Ống cao su mặt bích linh hoạt có đường kính lớn là gì?
Ống cao su mặt bích linh hoạt có đường kính lớn là cụm ống công nghiệp được thiết kế để vận chuyển chất lỏng hoặc phương tiện chứa hạt đồng thời hoạt động như một kết nối linh hoạt giữa thiết bị và đường ống cố định hoặc di động.
Không giống như một kết nối hoàn toàn cứng nhắc, thân ống cao su có thể chịu được một mức độ uốn cong và dịch chuyển nhất định. Mặt bích được lắp đặt ở cả hai đầu cung cấp kết nối bắt vít với máy bơm, van, đường ống, bình chứa hoặc thiết bị khác. Sự kết hợp này làm cho ống mềm đặc biệt hữu ích khi khả năng vận chuyển và tính linh hoạt của kết nối đều quan trọng.
Tùy thuộc vào dự án, ống có thể được cấu hình cho nước, nước biển, bùn, bùn khoáng, cát và sỏi, chất thải và các phương tiện công nghiệp được chọn. Đối với vật liệu mài mòn, hợp chất cao su bên trong và cấu trúc gia cố phải được lựa chọn theo môi trường và điều kiện vận hành thực tế.
Tại sao tính linh hoạt lại quan trọng trong các hệ thống đường ống lớn?
Đường ống công nghiệp lớn không phải lúc nào cũng tiếp xúc với điều kiện tĩnh. Máy bơm tạo ra rung động, thiết bị di động thay đổi vị trí và dung sai lắp đặt có thể dẫn đến sai lệch nhỏ giữa các bộ phận được kết nối. Nếu những chuyển động này được truyền trực tiếp vào đường ống cứng, ứng suất bổ sung có thể phát triển xung quanh các mối nối và bề mặt tiếp xúc của thiết bị.
Ống cao su dẻo tạo ra một đoạn linh hoạt trong đường ống. Khả năng uốn cong và điều chỉnh sự dịch chuyển nhất định của nó có thể giúp kết nối thiết bị thích ứng hơn với điều kiện vận hành thực tế.
- Giúp điều chỉnh độ rung của thiết bị.
- Cho phép dịch chuyển đường ống nhất định.
- Cung cấp sự linh hoạt xung quanh các kết nối thiết bị.
- Có thể đơn giản hóa các kết nối khi không gian cài đặt bị hạn chế.
- Hỗ trợ các ứng dụng yêu cầu tháo gỡ thiết bị hoặc cài đặt lặp đi lặp lại.
- Có thể được cấu hình cho các điều kiện hoạt động và phương tiện khác nhau.
Bán kính uốn cong thực tế cho phép, phạm vi dịch chuyển, định mức áp suất và phương pháp lắp đặt phải luôn được xác nhận theo yêu cầu của dự án và kết cấu ống cụ thể.
Ống được cấu tạo như thế nào?
Hiệu suất của ống cao su có đường kính lớn phụ thuộc vào sự tương tác của lớp cao su bên trong, cốt thép, lớp cao su bên ngoài và các đầu nối cuối. Cấu trúc được lựa chọn phù hợp giúp ống chịu được các điều kiện cơ học và môi trường dự kiến trong quá trình sử dụng.
Lớp cao su bên trong
Lớp cao su bên trong tiếp xúc trực tiếp với môi trường vận chuyển. Do đó, công thức của nó phải được lựa chọn theo đặc tính của vật liệu được vận chuyển, đặc biệt khi hệ thống xử lý bùn mài mòn, hạt khoáng, nước biển hoặc các phương tiện đòi hỏi khắt khe khác.
Lớp vải gia cố
Các lớp vải gia cố giúp hỗ trợ cấu trúc ống và chịu tải áp suất. Thiết kế gia cố phải tương ứng với đường kính, áp suất, chiều dài và điều kiện vận hành cần thiết.
Gia cố dây thép xoắn ốc
Khi cần hỗ trợ hút hoặc chân không, có thể kết hợp cấu trúc gia cố dây thép xoắn ốc. Cấu hình này phải được chỉ định theo điều kiện chân không thực tế thay vì chỉ được chọn dựa trên đường kính ống.
Lớp cao su bên ngoài
Lớp cao su bên ngoài giúp bảo vệ chống lại sự tiếp xúc với môi trường và góp phần tăng khả năng chống lão hóa của ống đối với các điều kiện vận hành và lão hóa bên ngoài.
kết thúc mặt bích
Mặt bích cung cấp một kết nối bắt vít thực tế giữa ống và đường ống hoặc thiết bị xung quanh. JIDONGDA có thể cấu hình thép carbon, thép không gỉ hoặc các vật liệu mặt bích khác theo ứng dụng, tiêu chuẩn hoặc bản vẽ của khách hàng.
Ưu điểm chính là gì?
Việc lựa chọn ống mềm linh hoạt thích hợp có thể giải quyết một số thách thức thường gặp trong hệ thống băng tải có đường kính lớn. Những ưu điểm chính bao gồm:
- Khả năng kết nối linh hoạt:Thân cao su cho phép uốn cong và dịch chuyển nhất định, giúp nó phù hợp với các giao diện thiết bị bị ảnh hưởng bởi rung động hoặc chuyển động.
- Vận chuyển dòng chảy lớn:Đường kính trong lớn có thể hỗ trợ truyền tải phương tiện khối lượng lớn trong đó điều kiện dự án đòi hỏi khả năng lưu lượng lớn hơn.
- Tích hợp mặt bích thuận tiện:Các đầu mặt bích có thể được khớp với các tiêu chuẩn chung hoặc tùy chỉnh theo bản vẽ kỹ thuật.
- Tăng cường thích ứng:Gia cố vải và cấu trúc dây thép xoắn ốc tùy chọn có thể được lựa chọn theo yêu cầu về áp suất và chân không.
- Khả năng thích ứng với phương tiện truyền thông:Các hợp chất cao su bên trong phù hợp có thể được lựa chọn cho nước, bùn, bùn khoáng, cát, sỏi và các phương tiện cụ thể khác.
- Tính linh hoạt của OEM và ODM:Đường kính, chiều dài, áp suất, chân không, nhiệt độ, cấu hình mặt bích, hợp chất cao su và màu sắc có thể được tùy chỉnh cho các ứng dụng không chuẩn.
Nó thường được sử dụng ở đâu?
Ứng dụng của ống mặt bích linh hoạt đường kính lớn mở rộng trong các ngành công nghiệp đòi hỏi phải vận chuyển vật liệu khối lượng lớn và kết nối thiết bị linh hoạt.
| Ngành công nghiệp | Ứng dụng điển hình | Cân nhắc chính |
|---|---|---|
| Khai thác mỏ | Vận chuyển bùn khoáng và chất thải | Độ mài mòn, kích thước hạt, nồng độ, áp suất |
| Nạo vét | Vận chuyển bùn, bùn và cát | Chân không, mài mòn, tốc độ dòng chảy, tính linh hoạt |
| Cổng | Vận chuyển chất lỏng và vật liệu dòng chảy lớn | Đường kính, khả năng tương thích trung bình, khớp mặt bích |
| Cát & Sỏi | Hỗn hợp nước-cát và vận chuyển hạt | Chống mài mòn và gia cố |
| Máy xây dựng | Kết nối máy bơm và đường ống di động linh hoạt | Chuyển động, không gian uốn cong, áp suất |
| Băng tải công nghiệp | Nước công nghiệp, bùn và các phương tiện phù hợp | Nhiệt độ, áp suất, hợp chất cao su |
Đối với các dự án liên quan đến phương tiện chuyên dụng hoặc điều kiện vận hành khắc nghiệt, người mua nên cung cấp thông tin ứng dụng chi tiết trước khi hoàn thiện việc xây dựng ống.
Người mua nên xem xét những thông số kỹ thuật nào?
Không nên chọn ống chỉ theo đường kính danh nghĩa. Một thông số kỹ thuật hoàn chỉnh phải xem xét các yêu cầu về cơ, hóa, nhiệt và kết nối của ứng dụng.
| tham số | Tại sao nó quan trọng |
|---|---|
| Đường kính trong | Xác định lối đi có sẵn và kích thước kết nối. |
| Chiều dài | Ảnh hưởng đến hình học lắp đặt, khả năng di chuyển và điều kiện uốn cong. |
| Áp suất làm việc | Xác định cốt thép cần thiết và kết cấu ống tổng thể. |
| chân không làm việc | Quan trọng đối với các ứng dụng hút và lựa chọn cấu trúc hỗ trợ chân không. |
| Nhiệt độ làm việc | Xác định xem hợp chất cao su đã chọn có phù hợp với môi trường và môi trường hay không. |
| Phương tiện truyền tải | Ảnh hưởng đến việc lựa chọn hợp chất cao su và yêu cầu chống mài mòn. |
| Tốc độ dòng chảy | Giúp xác định đường kính thích hợp và cấu hình hoạt động. |
| Tiêu chuẩn mặt bích | Đảm bảo khả năng tương thích với thiết bị giao phối hoặc đường ống. |
Thông tin sản phẩm của JIDONGDA chỉ ra rằng các kết nối mặt bích có thể được cấu hình theo GB, DIN, ANSI, JIS, ASME hoặc bản vẽ của khách hàng. Thông số kỹ thuật cuối cùng phải được xác nhận dựa trên dự án thực tế thay vì giả định từ mô tả danh mục chung.
Người mua nên chọn ống phù hợp như thế nào?
Đối với các nhóm mua hàng công nghiệp, việc cung cấp thông tin vận hành đầy đủ ở giai đoạn báo giá có thể giúp việc xác nhận kỹ thuật hiệu quả hơn. Một bảng thông số kỹ thuật hữu ích nên bao gồm:
- Đường kính bên trong cần thiết.
- Tổng chiều dài ống.
- Áp suất làm việc bình thường và tối đa.
- Áp suất chân không cần thiết cho dịch vụ hút.
- Loại phương tiện vận chuyển.
- Nhiệt độ hoạt động và môi trường xung quanh.
- Tốc độ dòng chảy yêu cầu.
- Phạm vi uốn cong hoặc dịch chuyển cần thiết.
- Tiêu chuẩn và kích thước mặt bích.
- Số lượng yêu cầu và địa điểm giao hàng.
Các ứng dụng mài mòn yêu cầu thông tin bổ sung. Ví dụ, các dự án bùn khoáng nên xác định kích thước và nồng độ hạt để có thể đánh giá cấu trúc cao su và cốt thép bên trong một cách thích hợp.
Người mua cũng có thể xem xét các giải pháp liên quan như ống cao su có mặt bích đường kính lớn, ống cao su nạo vét đường kính lớn và các giải pháp ống cao su đường kính lớn khác khi so sánh các yêu cầu đường ống khác nhau.
Cuộc sống dịch vụ có thể được hỗ trợ như thế nào?
Việc lắp đặt đúng cách và kiểm tra thường xuyên là rất quan trọng để duy trì hiệu suất của bất kỳ ống cao su công nghiệp nào. Ngay cả một ống được thiết kế phù hợp cũng có thể bị hư hỏng sớm nếu nó được lắp đặt không đúng cách hoặc vận hành ngoài giới hạn đã được xác nhận.
- Không vượt quá áp suất làm việc, áp suất chân không hoặc phạm vi nhiệt độ đã được xác nhận.
- Tránh kéo căng, xoắn hoặc uốn ống mạnh trong khi lắp đặt.
- Kiểm tra bề mặt cao su bên ngoài xem có vết nứt, phồng, vết cắt và mòn bất thường không.
- Kiểm tra các kết nối mặt bích xem có rò rỉ và dấu hiệu lỏng lẻo không.
- Giám sát các ống được sử dụng với chất mài mòn để phát hiện các kiểu mòn bất thường.
- Dừng vận hành và đánh giá lại các điều kiện làm việc nếu quan sát thấy hư hỏng cấu trúc hoặc sập ống bất thường.
Việc lắp đặt cũng phải đảm bảo rằng các mặt mặt bích, lỗ bu lông, bề mặt bịt kín và các bộ phận giao phối được căn chỉnh chính xác. Không nên ép ống vào vị trí tạo ra ứng suất cơ học không cần thiết.
Câu hỏi thường gặp
Ưu điểm chính của ống cao su mặt bích linh hoạt có đường kính lớn là gì?
Ưu điểm chính của nó là sự kết hợp giữa khả năng vận chuyển đường kính lớn và khả năng kết nối linh hoạt. Nó có thể được sử dụng khi cần điều chỉnh độ rung của thiết bị, độ dịch chuyển của đường ống, độ lệch lắp đặt hoặc chuyển động của thiết bị di động.
JIDONGDA có thể sản xuất mặt bích theo bản vẽ của khách hàng không?
Đúng. Cấu hình mặt bích có thể được xác nhận theo các tiêu chuẩn, kích thước, yêu cầu kết nối hiện hành hoặc bản vẽ của khách hàng. Vật liệu mặt bích cũng có thể được lựa chọn theo yêu cầu của dự án.
Loại ống này có dùng được cho bùn khoáng không?
Đúng. Nó có thể được cấu hình cho các ứng dụng bùn khoáng. Tuy nhiên, kích thước hạt, nồng độ bùn, tốc độ dòng chảy, áp suất, nhiệt độ và điều kiện mài mòn phải được cung cấp để có thể đánh giá được hợp chất cao su bên trong và cấu trúc gia cố thích hợp.
Ống có thể được tùy chỉnh cho các ứng dụng phi tiêu chuẩn không?
Đúng. Tùy chỉnh có thể bao gồm đường kính, chiều dài, áp suất, áp suất chân không, nhiệt độ, cấu hình mặt bích, hợp chất cao su và màu sắc. Bản vẽ, mẫu hoặc thông số kỹ thuật chi tiết của khách hàng có thể được sử dụng trong quá trình xác nhận thông số kỹ thuật.
Tôi nên cung cấp thông tin gì khi yêu cầu báo giá?
Thông tin hữu ích nhất bao gồm đường kính trong, chiều dài, áp suất làm việc, yêu cầu chân không, môi trường vận chuyển, nhiệt độ, tốc độ dòng chảy, yêu cầu uốn cong hoặc dịch chuyển, tiêu chuẩn mặt bích, kích thước mặt bích, số lượng và đích đến.
Thời gian giao hàng điển hình là gì?
Các sản phẩm tiêu chuẩn thường có thể được sắp xếp trong vòng khoảng 7–20 ngày làm việc, trong khi các sản phẩm tùy chỉnh và thông số kỹ thuật đặc biệt phải được xác nhận theo yêu cầu đặt hàng thực tế.
Phần kết luận
Một ống mềm có đường kính lớn được lựa chọn tốt có thể cung cấp kết nối hiệu quả giữa đường ống công suất cao và thiết bị có liên quan đến chuyển động, độ rung, độ lệch lắp đặt hoặc phương tiện đòi hỏi khắt khe. Sự kết hợp giữa cấu trúc cao su linh hoạt, các lớp gia cố và kết nối mặt bích làm cho ống này phù hợp với nhiều ứng dụng khai thác, nạo vét, cảng, xây dựng, cát sỏi và vận chuyển công nghiệp.
JIDONGDA hỗ trợ các cấu hình tùy chỉnh dựa trên đường kính, chiều dài, áp suất, chân không, nhiệt độ, môi trường vận chuyển, yêu cầu về mặt bích và hợp chất cao su. Đối với các dự án mà thông số kỹ thuật của ống tiêu chuẩn không thể hoàn toàn phù hợp với điều kiện lắp đặt, việc cung cấp thông tin kỹ thuật đầy đủ cho phép đánh giá cấu trúc ống và cấu hình kết nối chính xác hơn. Nếu bạn đang tìm kiếm một giải pháp đáng tin cậy cho kết nối đường ống đòi hỏi khắt khe,liên hệ với chúng tôivới bản vẽ, thông số vận hành hoặc yêu cầu dự án của bạn để thảo luận về giải pháp ống tùy chỉnh phù hợp với JIDONGDA.
