Ống kim loại bện dây thép

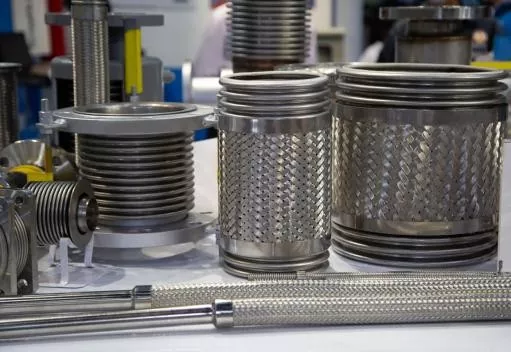

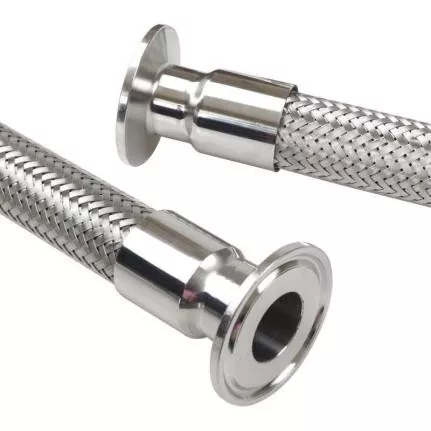

Ống kim loại bện dây thép JIDONGDA được thiết kế đặc biệt cho các hệ thống vận chuyển chất lỏng và khí đòi hỏi khả năng chống rung, khả năng điều chỉnh độ lệch và độ bền trong điều kiện nhiệt độ và áp suất khắc nghiệt. Không giống như ống cao su tiêu chuẩn hoặc đường ống cứng, sản phẩm này kết hợp tính linh hoạt của ống kim loại lượn sóng với khả năng chịu áp lực được cung cấp bởi dây bện. Điều này cho phép giải quyết các vấn đề công nghiệp phổ biến như khó khăn khi lắp đặt, hư hỏng do rung động của đường ống cứng và tuổi thọ ngắn của ống mềm truyền thống.

Các sản phẩm hoàn toàn tuân thủ các tiêu chuẩn quốc tế, bao gồm GB/T 14525, ISO 10380 và EJMA. Nhờ quy trình sản xuất tinh tế và hệ thống kiểm soát chất lượng toàn diện, sản phẩm của chúng tôi đáp ứng các tiêu chuẩn công nghiệp toàn cầu và phù hợp để vận hành trong những môi trường đầy thách thức nhất.

Ưu điểm về thiết kế sản phẩm và vật liệu

1. Lớp sóng bên trong

Được chế tạo từ ống lượn sóng (vật liệu: thép không gỉ loại 304, 316 hoặc 316L), lớp này mang lại khả năng chống ăn mòn tuyệt vời và ổn định hiệu suất ở cả nhiệt độ cao và thấp, đồng thời đảm bảo dòng chảy không bị cản trở của môi trường mà không có nguy cơ tắc nghẽn. Cấu trúc lượn sóng linh hoạt của nó có thể điều chỉnh các chuyển vị trong các mặt phẳng khác nhau (trục, mặt bên và góc), thích ứng với các biến dạng của đường ống mà không ảnh hưởng đến hiệu quả vận chuyển.

2. Lớp gia cố dây bện

Bao gồm một lớp bảo vệ bằng dây thép không gỉ đơn hoặc đôi, giúp tăng cường đáng kể khả năng chịu áp lực của ống và tính toàn vẹn cấu trúc. Bện chặt hạn chế sự giãn nở của ống bên trong dưới áp suất cao, bảo vệ khỏi tác động cơ học bên ngoài và giảm rung động của đường ống, từ đó ngăn ngừa hư hỏng ống và rò rỉ phương tiện trong quá trình vận hành kéo dài.

Đặc điểm và ưu điểm chính của sản phẩm

1. Khả năng chịu nhiệt vượt trội: Phạm vi nhiệt độ hoạt động từ -196°C đến +600°C; có khả năng vận chuyển đáng tin cậy các phương tiện chuyên dụng (ví dụ: LNG đông lạnh, hơi nước nhiệt độ cao, dầu nóng) trong các điều kiện vận hành khắc nghiệt.

2. Độ bền và an toàn ở áp suất cao: Phạm vi áp suất vận hành từ 6 đến 250 bar với hệ số an toàn nổ 3:1; chống lại sự tăng áp đột ngột, loại bỏ nguy cơ vỡ đường ống.

3. Giảm rung hiệu quả và bảo vệ thiết bị: Hấp thụ các rung động liên tục từ máy bơm, máy nén và các thiết bị khác; giảm căng thẳng cho hệ thống đường ống; bảo vệ thiết bị phụ trợ và kéo dài tuổi thọ tổng thể của hệ thống.

4. Tự động bù cho sự giãn nở và co lại do nhiệt: Tự động bù các chuyển vị do dao động nhiệt độ gây ra, giảm căng thẳng cho đường ống và ngăn ngừa nứt hoặc rò rỉ khớp.

5. Chống ăn mòn và lão hóa: Được sản xuất từ ​​​​thép không gỉ đã qua xử lý tẩy rửa và thụ động; có khả năng chống axit, kiềm và muối, giúp sản phẩm phù hợp để sử dụng trong môi trường khắc nghiệt của ngành công nghiệp hóa chất và dược phẩm.

6. Lắp đặt linh hoạt và đặt hàng tùy chỉnh: Hỗ trợ các phương thức kết nối công nghiệp khác nhau (mặt bích, ren, hàn, kết nối nhanh); cho phép tùy chỉnh chiều dài ống, số lớp bện và thiết kế lắp ráp để đáp ứng các yêu cầu cụ thể của dự án.

Hệ thống kiểm soát chất lượng nghiêm ngặt

1. Kiểm tra tình trạng dịch vụ mô phỏng

Các thử nghiệm toàn diện (bao gồm tiếp xúc với áp suất bên trong, mô phỏng rung động liên tục, dịch chuyển dọc trục, uốn lặp lại và mô phỏng giãn nở/co lại nhiệt) tái tạo các điều kiện vận hành công nghiệp dài hạn, trong thế giới thực.

2. Thông số điều khiển chính

Các kỹ sư chuyên nghiệp giám sát độ ổn định của phần tôn, tính toàn vẹn của dây bện, chất lượng mối hàn, độ kín khít và độ tin cậy của phụ kiện ở mọi giai đoạn sản xuất, đảm bảo rằng không có sản phẩm lỗi nào đến tay khách hàng.

3. Kiểm tra hiệu suất động chuyên dụng

Kiểm tra xung: Mô phỏng sự dao động áp suất và ứng suất cơ học kết hợp để xác minh độ ổn định của cấu trúc, độ bền mỏi và độ bền.

Kiểm tra độ bền của phụ kiện: Kiểm tra độ bền kéo và tải trọng của các mối hàn và cụm kết nối để đảm bảo sự gắn kết an toàn, độ kín khít và mức độ an toàn kết cấu cao.

Các lĩnh vực ứng dụng chính

1. Lĩnh vực năng lượng: Thiết bị phát điện, hệ thống vận chuyển hơi nước, thiết bị LNG và các dự án cơ sở hạ tầng năng lượng.

2. Công nghiệp hóa chất: Nhà máy sản xuất hóa chất, vận chuyển chất ăn mòn (axit, kiềm) và hệ thống đường ống của nhà máy hóa chất.

3. Hệ thống HVAC: Thiết bị sưởi, thông gió và điều hòa không khí; nồi hơi công nghiệp; và xây dựng hệ thống thông gió và sưởi ấm.

4. Sản xuất chính xác: Chế biến thực phẩm, sản xuất dược phẩm và vận chuyển chất lỏng trong thiết bị chính xác.

5. Thiết bị cơ khí: Kết nối máy bơm và máy nén, hệ thống thủy lực và đường ống thiết bị công nghiệp.

Ví dụ ứng dụng công nghiệp

Ví dụ 1: Nâng cấp đường ống hệ thống làm mát tại nhà máy sản xuất chất bán dẫn

Một cơ sở sản xuất tấm bán dẫn lớn phải đối mặt với vấn đề ống làm mát PVC tiêu chuẩn bị mòn và nứt sớm do nhiệt độ cao và độ rung của thiết bị. Sau khi thay thế chúng bằng ống kim loại bện dây thép không gỉ JIDONGDA DN85 304, hệ thống có thể điều chỉnh độ dịch chuyển giãn nở/co lại nhiệt ±30 mm; các ống hấp thụ rung động của thiết bị một cách hiệu quả và giải quyết hoàn toàn các vấn đề liên quan đến rò rỉ nước và suy thoái vật liệu. Thiết bị hoạt động liên tục trong 27 tháng mà không bị rò rỉ hay hư hỏng cấu trúc, nâng cao đáng kể độ ổn định của quy trình sản xuất.

Ví dụ 2: Dự án vận chuyển hơi nước nhiệt độ cao tại nhà máy hóa chất

Một nhà máy hóa chất ở Đông Nam Trung Quốc vận hành các đường ống dẫn hơi nước ở nhiệt độ 280°C, chịu các chu kỳ giãn nở và co nhiệt thường xuyên. Các ống cứng truyền thống dễ bị nứt do ứng suất, trong khi các ống tiêu chuẩn không đủ khả năng chịu được nhiệt độ và áp suất cao. Dự án sử dụng ống kim loại bện dây hai lớp JIDONGDA được chế tạo riêng. Nhờ khả năng chịu nhiệt cao và khả năng bù đắp cho sự dịch chuyển, các ống hoạt động không bị rò rỉ trong một năm, giảm đáng kể tần suất bảo trì và giảm chi phí vận hành.

Thông số kỹ thuật

Câu hỏi thường gặp

Câu hỏi 1: Loại thép không gỉ nào được sử dụng cho ống kim loại JIDONGDA và làm cách nào để chọn loại phù hợp?

Trả lời: Chúng tôi cung cấp ba vật liệu tiêu chuẩn: 304, 316 và 316L. Lớp 304 mang lại sự cân bằng tối ưu về chi phí và hiệu suất, làm cho nó phù hợp với các ứng dụng công nghiệp nói chung (nước, khí đốt); lớp 316 cung cấp khả năng chống ăn mòn vượt trội trong môi trường axit và kiềm, khiến nó trở nên lý tưởng cho ngành công nghiệp hóa chất và các ứng dụng hàng hải; lớp 316L là vật liệu carbon cực thấp được thiết kế để sử dụng trong môi trường có tính xâm thực cao và ở nhiệt độ cực cao. Sản xuất bằng vật liệu khác có sẵn theo yêu cầu.

Câu hỏi 2: Ống kim loại bện dây thép JIDONGDA có thể được sử dụng để vận chuyển hơi nước ở nhiệt độ cao trong thời gian dài không?

Đ: Vâng, họ có thể. Sản phẩm này được tối ưu hóa để vận hành ở nhiệt độ cao và phù hợp để vận chuyển hơi nước và môi trường nhiệt độ cao trong phạm vi nhiệt độ từ -196°C đến +600°C. Dây thép bện hai lớp đảm bảo độ ổn định dưới áp suất cao, đồng thời hàn chính xác ngăn ngừa rò rỉ hơi nước; sản phẩm được sử dụng rộng rãi trong các nồi hơi công nghiệp và hệ thống hơi nước của nhà máy điện, đảm bảo hoạt động tin cậy và bền bỉ.

Câu 3: JIDONGDA có cung cấp dịch vụ sản xuất tùy chỉnh cho ống kim loại không?

Trả lời: Có, chúng tôi cung cấp đầy đủ các dịch vụ thiết kế và sản xuất tùy chỉnh. Chiều dài ống, số lớp bện, loại đầu nối và thiết kế sản phẩm đều có thể được điều chỉnh theo cách bố trí đường ống cụ thể cũng như các yêu cầu về áp suất, nhiệt độ và phương tiện. Tận dụng các cơ sở sản xuất của riêng mình và đội ngũ kỹ sư có trình độ, chúng tôi cung cấp các giải pháp toàn diện được thiết kế để đáp ứng mọi yêu cầu lắp đặt và vận hành cho nhiều dự án công nghiệp phức tạp.
