Dây thép ống cao su có đường kính lớn được gia cố bằng dây thép

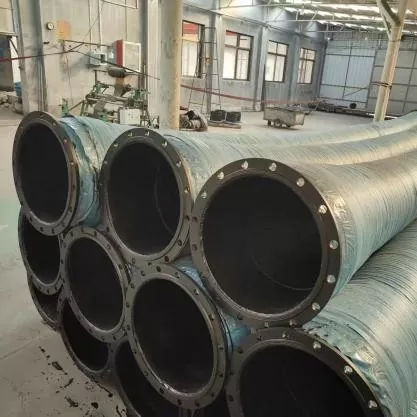

Ống cao su có đường kính lớn được gia cố bằng dây thép JIDONGDA được thiết kế cho các ứng dụng hạng nặng được đặc trưng bởi áp suất cao, tốc độ dòng chảy cao và tải trọng va đập đáng kể. Cấu trúc của nó có cấu trúc gia cố nhiều lớp được làm bằng dây thép cường độ cao kết hợp với cao su composite hiệu suất cao; tất cả các thành phần được hình thành thông qua một quá trình lưu hóa ở nhiệt độ cao. Điều này đảm bảo hiệu suất ổn định và bền bỉ trong các môi trường đòi hỏi khắt khe như hầm mỏ, khu vực ven biển và các công trường xây dựng ngoài trời.

Ống cao su đường kính lớn được gia cố bằng dây thép kết hợp tính linh hoạt tuyệt vời với khả năng chịu tải cao. Nó hấp thụ các rung động của thiết bị, bù đắp cho các sai lệch lắp đặt và sự giãn nở hoặc co lại do nhiệt, đồng thời chịu được sự tăng áp suất liên tục bên trong cũng như các tác động bên ngoài. So với các ống cao su được gia cố bằng vải tiêu chuẩn, sản phẩm này mang lại những ưu điểm đáng kể: khả năng chống xẹp chân không, ổn định kích thước (khả năng chống giãn) và chống mài mòn cao. Điều này làm cho nó trở thành một thành phần quan trọng của đường ống công nghiệp quy mô lớn được thiết kế để vận chuyển bùn và vật liệu rời trên một khoảng cách dài.

Cấu trúc nhiều lớp và những ưu điểm chính

1. Lớp làm việc bên trong chống mài mòn

Được làm từ hỗn hợp cao su tự nhiên và tổng hợp có khả năng chịu mài mòn cao, lớp bên trong mịn giúp giảm thiểu lực cản dòng chảy. Nó chống xói mòn và mài mòn từ các hạt cát và sỏi, làm chậm sự mài mòn của thành bên trong khi tiếp xúc với các vật liệu như quặng khoáng, phù sa biển và tro xỉ.

2. Lớp gia cố dây thép xoắn ốc

Nhiều sợi dây thép cường độ cao được quấn xoắn ốc ở một góc cố định, tạo thành khung chịu lực chính thực hiện bốn chức năng chính:

- Tăng áp suất định mức

- Đảm bảo khả năng chống chịu áp suất âm cao, ngăn ngừa hiện tượng xẹp lún trong quá trình hút

- Hạn chế sự giãn nở xuyên tâm của thân ống dưới áp lực

- Tăng cường sự ổn định cấu trúc tổng thể và khả năng chống va đập

3. Lớp đệm trung gian

Lớp cao su đàn hồi nằm giữa lớp gia cố và lớp bọc cao su bên ngoài; nó làm giảm tác động của sự tăng áp suất tức thời, giảm nguy cơ tách lớp và cải thiện đáng kể khả năng chống mỏi trong quá trình bơm chất lỏng tuần hoàn kéo dài.

4. Lớp bảo vệ bên ngoài chịu được thời tiết

Lớp vỏ cao su bên ngoài được cải tiến, chống lão hóa được thiết kế để chịu được nhiều yếu tố bên ngoài khác nhau: suy giảm tia cực tím do tiếp xúc với môi trường, nứt tầng ozone trong các khu công nghiệp, ăn mòn do phun muối ở các khu vực ven biển và mài mòn cơ học trong quá trình nâng và lắp đặt.

Các lĩnh vực ứng dụng chính

1. Hệ thống giao thông công nghiệp khai thác mỏ: vận chuyển bùn khoáng, chất thải, bùn than và vật liệu chế biến; thích hợp để bơm bùn có hàm lượng cát cao và hoạt động chân không.

2. Nạo vét cảng và thu hồi đất: sử dụng cùng với đường ống nạo vét để vận chuyển cát biển, phù sa sông và vật liệu lấp; cấu hình đường ống nổi có sẵn cho các hoạt động ngoài khơi.

3. Công nghiệp dầu khí: vận chuyển bùn khoan, chất lỏng tuần hoàn công nghiệp và các vật liệu liên quan.

4. Máy móc kỹ thuật và trạm bơm: kết nối đường ống cho tàu nạo vét lớn, máy bơm nước công nghiệp và thiết bị nặng; giảm rung khi vận hành.

5. Lĩnh vực năng lượng và môi trường: tuần hoàn bùn để khử lưu huỳnh trong nhà máy điện, vận chuyển tro/xỉ lò và đường ống xử lý chất thải công nghiệp.

6. Công nghiệp luyện kim: vận chuyển liên tục bột khoáng có độ mài mòn cao và phương tiện luyện hạt dạng hạt.

Tính năng sản phẩm chính

1. Cấu trúc dây thép xoắn ốc nhiều lớp mang lại khả năng chống chịu áp lực và va đập vượt trội.

2. Khả năng chịu áp suất âm tuyệt vời; thích hợp cho cả ứng dụng hút và xả, ngăn ngừa sự cố sập ống trong chân không.

3. Khả năng sản xuất đường kính lớn; sức cản chất lỏng thấp đảm bảo hiệu quả vận chuyển cao hơn.

4. Tính linh hoạt và khả năng bồi thường cao; hấp thụ rung động của thiết bị và loại bỏ nồng độ ứng suất trong hệ thống đường ống.

5. Tích hợp khả năng chống mài mòn và thời tiết; đảm bảo tuổi thọ sử dụng đáng tin cậy trong môi trường khắc nghiệt như mỏ và giàn khoan ngoài khơi.

6. Chi phí bảo trì thấp; dễ dàng lắp đặt, gỡ bỏ và thay thế phụ kiện tại chỗ giúp giảm thiểu thời gian ngừng hoạt động của thiết bị.

Tùy chọn cấu hình tùy chỉnh

1. Lớp lót bên trong bằng polyurethane (PU) nâng cao.

2. Thiết kế siêu chống mài mòn chuyên dụng để bơm bùn khoáng.

3. Phiên bản chịu nhiệt (hoạt động liên tục ở nhiệt độ trên 120°C).

4. Hợp chất cao su chịu dầu.

5. Thiết kế chống tĩnh điện và chống cháy nổ.

6. Tích hợp hệ thống phao nổi (ống nổi).

7. Mặt bích tiêu chuẩn ANSI, DIN, JIS hoặc BS.

8. Khớp nối nhanh đa năng.

Lợi thế cạnh tranh

✔ Kết cấu chắc chắn với cốt thép nhiều lớp bằng dây xoắn thép cường độ cao

✔ Khả năng chống chịu tuyệt vời với cả áp suất dương và chân không

✔ Thích hợp để sử dụng trong các ứng dụng vận chuyển công nghiệp đa dạng và đòi hỏi khắt khe

✔ Khả năng sản xuất các sản phẩm có đường kính lớn, tùy chỉnh cho các điều kiện vận hành khắc nghiệt

✔ Dịch vụ sản xuất OEM và ODM toàn diện

✔ Có nhiều kinh nghiệm cung cấp thiết bị cho các dự án kỹ thuật trong nước và quốc tế

Ví dụ về thực hiện dự án kỹ thuật

Ví dụ 1: Dự án lấn biển tại cảng biển (Đông Nam Á)

Yêu cầu của dự án: Cần có một đường ống biển dài 12 km để cải tạo đất, được thiết kế để vận chuyển liên tục cát biển trộn với vỏ sò và sỏi nghiền. Các ống hút và xả nổi có đường kính lớn phải chịu được sự tiếp xúc với bụi muối và hoạt động trong điều kiện hút (áp suất âm).

Giải pháp JIDONGDA: Ống cao su nổi được gia cố bằng dây thép DN600 có lớp cao su bên ngoài chống ăn mòn cao (cấp hàng hải) và mặt bích tiêu chuẩn DIN.

Kết quả vận hành: 24 tháng vận hành liên tục mà ống không bị biến dạng (phẳng) và không bị nứt lớp cao su bên ngoài do tiếp xúc với bụi muối. Tần suất thay thế đã giảm 70% so với ống nạo vét thông thường. Các sản phẩm đã vượt qua thành công các cuộc kiểm tra chất lượng độc lập cho các ứng dụng kỹ thuật hàng hải và trở thành lựa chọn ưu tiên của nhà thầu.

Câu hỏi thường gặp

Câu hỏi 1: Định mức áp suất âm tối đa cho Ống cao su có đường kính lớn được gia cố bằng dây thép xoắn ốc của JIDONGDA là bao nhiêu? Chúng có phù hợp cho hoạt động hút đường dài trong nạo vét không?

Trả lời: Các mẫu tiêu chuẩn chịu được áp suất âm -0,09 MPa mà không bị biến dạng, trong khi các mẫu được chế tạo riêng với cấu trúc xoắn ốc được gia cố có thể hoạt động trong điều kiện chân không sâu lên tới -0,098 MPa. Chúng hoàn toàn phù hợp cho các hoạt động hút và xả, bao gồm cả việc nạo vét đường dài và vận chuyển chất thải của mỏ. Các bộ phận nổi bổ sung có thể được lắp đặt để vận chuyển đường biển đường dài.

Câu hỏi 2: Có những lựa chọn nào để xử lý các phương tiện có nhiệt độ cao, có dầu hoặc dễ cháy/nổ?

Trả lời: Ba loại giải pháp chuyên dụng được cung cấp: thiết kế chịu nhiệt độ cao (để hoạt động liên tục trên 120°C); sản phẩm làm từ cao su tổng hợp chịu dầu trên cơ sở cao su nitrile (NBR) để vận chuyển dầu thô, dầu thủy lực hoặc dung môi hữu cơ; và các thiết kế chống tĩnh điện, chống cháy nổ được thiết kế để tiêu tán tĩnh điện do ma sát của môi trường tạo ra (thích hợp để xử lý các sản phẩm dầu mỏ dễ cháy). Báo cáo thử nghiệm bao gồm các đặc tính vật liệu và đặc tính hiệu suất được cung cấp cho tất cả các sản phẩm chuyên dụng.

Câu 3: Sản phẩm tương thích với tiêu chuẩn quốc tế nào về khớp nối? Nhà máy JIDONGDA có thể cung cấp các bộ phận lắp ráp hoàn chỉnh không?

Trả lời: Ống tương thích với bốn tiêu chuẩn mặt bích chính (ANSI, DIN, JIS, BS) cũng như nhiều loại khớp nối nhanh khác nhau. Chúng tôi cung cấp một giải pháp toàn diện bao gồm cắt, ép mặt bích, lắp ráp lưu hóa nguyên khối và thử nghiệm thủy tĩnh; các sản phẩm hoàn chỉnh—hoàn chỉnh với các phụ kiện—được giao trực tiếp đến địa điểm, giúp khách hàng không cần phải xử lý thêm và giảm nguy cơ rò rỉ tại các điểm kết nối bên ngoài.
