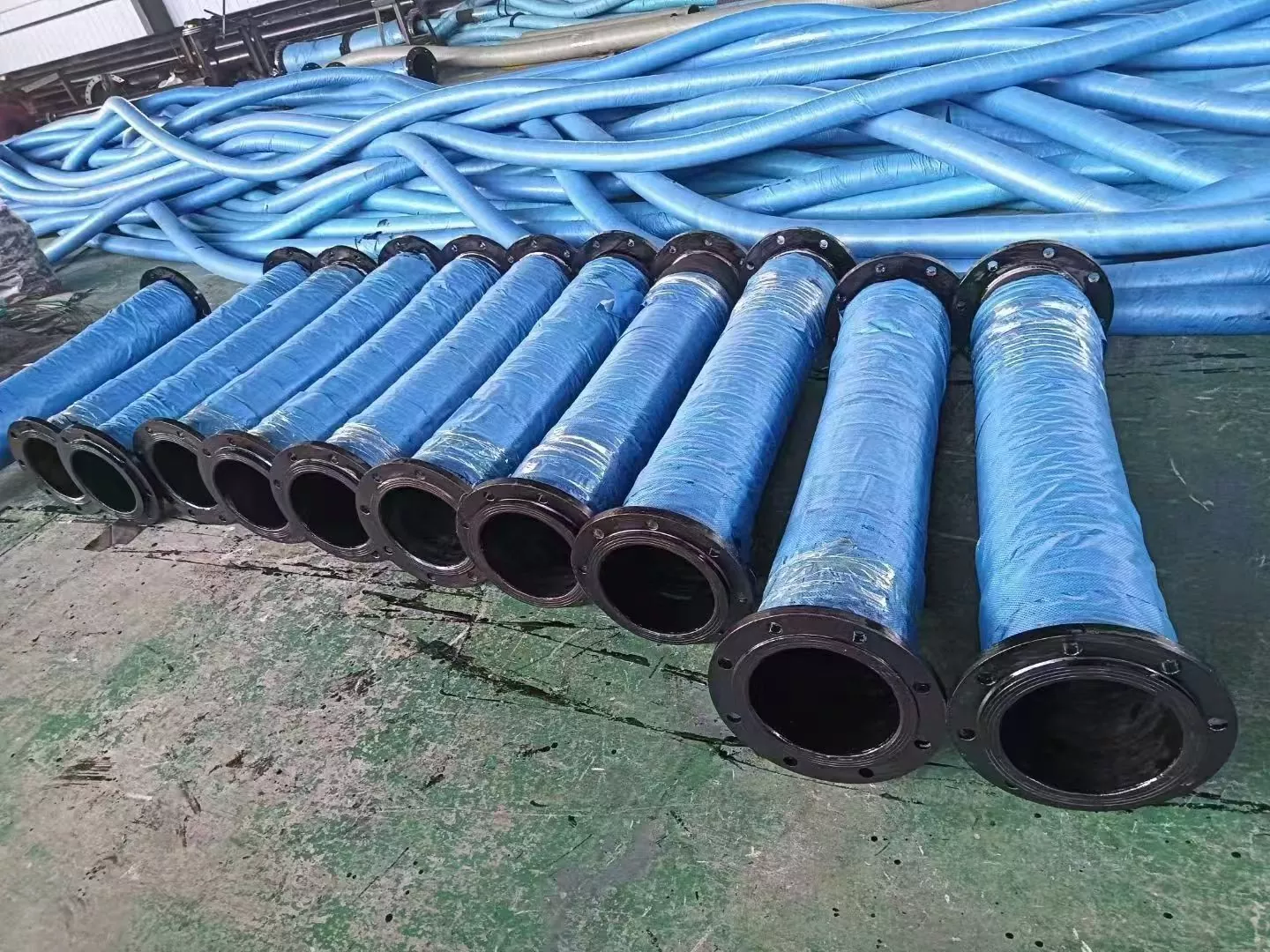

Ống cao su mặt bích hút và xả đường kính lớn

Ống cao su mặt bích hút và xả đường kính lớn là một loại ống công nghiệp được sử dụng để vận chuyển linh hoạt phương tiện lưu lượng lớn. Nó chủ yếu giải quyết sự thích ứng về kết nối, dịch chuyển và hút/xả giữa đường ống cố định và máy bơm, thiết bị hoặc hệ thống đường ống di động.

Theo thông tin sản phẩm hiện có, dòng sản phẩm này chủ yếu được sử dụng để vận chuyển nước, nước biển, bùn, bùn khoáng, cát, sỏi, chất thải và một số chất lỏng công nghiệp.

Ống JIDONGDA có thể cấu hình sản phẩm theo thông số kỹ thuật, thông số kỹ thuật, bản vẽ hoặc điều kiện vận hành thực tế của khách hàng.

Trong quá trình mua, nên xác nhận tiêu chuẩn đường kính bên trong, chiều dài, áp suất làm việc, áp suất chân không, môi trường, nhiệt độ và mặt bích để đảm bảo cấu trúc ống phù hợp với hệ thống đường ống thực tế.

So với các ống thông thường chủ yếu được sử dụng để truyền áp suất dương, sản phẩm này bổ sung tùy chọn hỗ trợ dây thép xoắn ốc trong cấu trúc, có thể hỗ trợ cho các ứng dụng hút và chân không.

Lớp gia cố vải/dây nhiều lớp được sử dụng để chịu được áp suất làm việc, trong khi cao su bên trong và cao su bên ngoài được lựa chọn theo môi trường, nhiệt độ và môi trường hoạt động.

Nguyên tắc làm việc và kết hợp kết cấu

Ống cao su mặt bích hút và xả đường kính lớn đạt được khả năng vận chuyển phương tiện thông qua sự kết hợp của:

Lớp cao su bên trong + Lớp gia cố + Khung dây thép xoắn ốc (theo cấu hình model) + Lớp cao su bên ngoài + Mặt bích cuối

Trong quá trình xả, áp suất bên trong chủ yếu được hỗ trợ bởi lớp gia cố.

Trong quá trình vận hành hút hoặc chân không, khung dây thép xoắn ốc cung cấp hỗ trợ theo chu vi, giúp giảm nguy cơ ống bị xẹp và sập.

Mặt bích cuối được sử dụng để kết nối bằng bu lông với máy bơm, van, đường ống và các thiết bị khác.

Thông số kỹ thuật của mặt bích có thể được xác nhận theo tiêu chuẩn đường ống tại chỗ hoặc bản vẽ của khách hàng, giảm thiểu các vấn đề lắp đặt do kích thước kết nối không khớp.

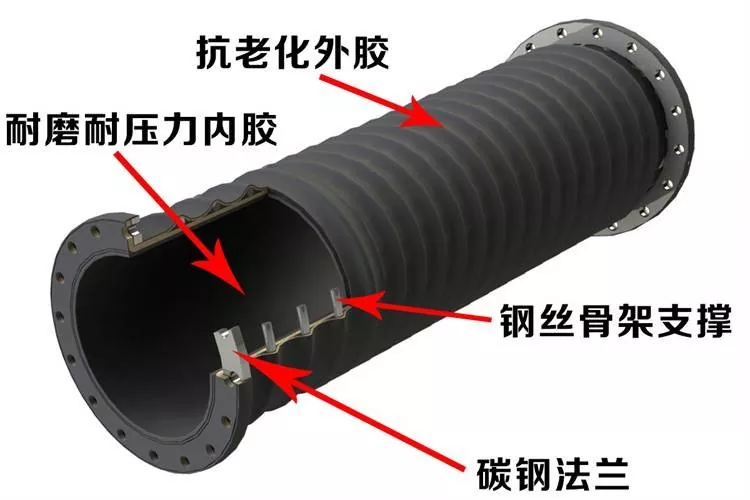

Minh họa cấu trúc sản phẩm

Kết cấu: Cao su bên trong chống mài mòn, Lớp gia cố, Khung dây thép xoắn ốc, Mặt bích cao su bên ngoài và thép carbon

Mô tả cấu trúc chính

• Lớp cao su bên trong:
Liên hệ trực tiếp với phương tiện vận chuyển. Vật liệu cao su phù hợp có thể được lựa chọn theo các phương tiện như nước, bùn, bùn khoáng, cát và sỏi, cũng như điều kiện vận hành thực tế.

• Lớp vải gia cố:
Sử dụng cấu trúc gia cố vải/vải dây nhiều lớp để chịu được tải trọng áp lực chính.

• Khung dây thép xoắn ốc:
Được sử dụng cho các giải pháp kết cấu yêu cầu vận chuyển bằng lực hút hoặc chân không, cung cấp hỗ trợ cho thân ống.

• Lớp cao su bên ngoài:
Cung cấp bảo vệ bên ngoài và có thể được lựa chọn theo khả năng chống lão hóa, chống mài mòn và điều kiện hoạt động ngoài trời.

• Mặt bích cuối:
Có thể được trang bị mặt bích bằng thép carbon hoặc thép không gỉ và phù hợp theo tiêu chuẩn, kích thước hoặc bản vẽ của khách hàng.

Ưu điểm chính

Truyền tải đường kính lớn:
Có sẵn với nhiều thông số kỹ thuật đường kính lớn khác nhau, phù hợp cho việc vận chuyển phương tiện lưu lượng lớn. Phạm vi đường kính thực tế có sẵn phải được xác nhận theo yêu cầu kỹ thuật.

Khả năng thích ứng hút và xả:
Theo cấu hình cấu trúc, nó có thể được sử dụng để hút, xả phương tiện hoặc vận chuyển hút và xả kết hợp.

Kết nối mặt bích thuận tiện:
Mặt bích có thể được cấu hình theo các tiêu chuẩn phổ biến như GB, DIN, ANSI, JIS, ASME và bản vẽ của khách hàng.

Giải pháp chống mài mòn tùy chọn:
Đối với các phương tiện mài mòn như bùn, bùn khoáng, cát và sỏi, có thể lựa chọn kết cấu cao su và cốt thép bên trong phù hợp theo điều kiện mài mòn.

Kết nối linh hoạt:
Ống cao su cung cấp khả năng thích ứng uốn và dịch chuyển nhất định, phù hợp với độ rung của thiết bị, độ dịch chuyển của đường ống và các điều kiện sai lệch lắp đặt.

Tùy chỉnh theo điều kiện làm việc:
Tùy chỉnh OEM và phi tiêu chuẩn có sẵn dựa trên đường kính, chiều dài, áp suất, áp suất chân không, nhiệt độ, vật liệu cao su, thông số kỹ thuật mặt bích và màu sắc.

Thông số kỹ thuật

Các thông số sau đây được tổng hợp từ thông tin sản phẩm hiện có. Do đường kính, cấu trúc, độ dài và điều kiện vận hành khác nhau có thể ảnh hưởng đến hiệu suất cuối cùng nên các thông số/bản vẽ kỹ thuật đã được xác nhận sẽ được áp dụng khi mua chính thức.

Xác nhận thông số kỹ thuật Lưu ý:
Thông tin sản phẩm gốc chứa hai mô tả phạm vi đường kính khác nhau: “DN100–DN1000” và “DN100–DN2000”, trong khi bảng thông số hiện tại liệt kê tới DN500. Để tránh thông tin không nhất quán trên trang web, nên xác nhận phạm vi cung cấp đường kính lớn cuối cùng theo khả năng sản xuất và cung cấp thực tế trước khi xuất bản.

Kịch bản ứng dụng

Khai thác mỏ

Được sử dụng để vận chuyển bùn khoáng, chất thải và các hạt chứa bùn.

Đối với môi trường có độ mài mòn cao, vật liệu cao su bên trong và cấu trúc gia cố phải được lựa chọn theo kích thước hạt, nồng độ, tốc độ dòng chảy và áp suất.

Nạo vét

Thích hợp cho tàu nạo vét, máy bơm bùn, đường ống xả bùn và một số hệ thống vận chuyển dưới nước.

Có thể được sử dụng để hút và xả bùn, bùn, cát và các vật liệu khác.

Cảng & Nhà ga

Được sử dụng trong các hệ thống vận chuyển chất lỏng hoặc vật liệu yêu cầu công suất đường kính lớn và kết nối linh hoạt.

Thông số kỹ thuật mặt bích có thể được cấu hình theo yêu cầu kết nối tại chỗ.

Cát & Sỏi

Thích hợp để vận chuyển cát, sỏi, hỗn hợp nước-cát, vữa và các vật liệu chứa hạt khác.

Cấu trúc chống mài mòn có thể được lựa chọn theo điều kiện mài mòn thực tế.

Công nghiệp thép

Có thể được sử dụng cho nước công nghiệp, bùn, bùn khoáng và một số phương tiện vận chuyển công nghiệp.

Cũng thích hợp cho các kết nối đường ống linh hoạt giữa các thiết bị quy mô lớn.

Xây dựng & Kỹ thuật

Theo mức áp suất, cấu hình trung bình và kết cấu, nó có thể được áp dụng trong các dự án kỹ thuật và thiết bị xây dựng để vận chuyển chất lỏng hoặc vật liệu.

Chuyển giao vật liệu công nghiệp

Thích hợp cho các hệ thống vận chuyển công nghiệp như năng lượng, xử lý nước và thiết bị kỹ thuật.

Các giải pháp tùy chỉnh có sẵn theo phương tiện và điều kiện hoạt động thực tế.

Hướng dẫn lựa chọn và xác nhận mua hàng

Khi mua Ống cao su mặt bích hút xả đường kính lớn không nên chỉ báo giá dựa trên đường kính trong.

Đối với các ống hút và xả, các yêu cầu về áp suất chân không, độ mài mòn trung bình, nhiệt độ và kết nối mặt bích sẽ ảnh hưởng đến cấu hình kết cấu cuối cùng và hiệu suất sử dụng.

• Xác nhận phương tiện vận chuyển trước:
Nước, nước biển, bùn, bùn khoáng, chất thải, cát, sỏi hoặc các phương tiện công nghiệp khác.

• Xác nhận điều kiện làm việc:
Tốc độ dòng chảy, áp suất làm việc, áp suất chân không làm việc, nhiệt độ trung bình, nồng độ trung bình và kích thước hạt.

• Xác nhận yêu cầu cài đặt:
Đường kính trong, chiều dài, yêu cầu uốn/chuyển vị, tiêu chuẩn mặt bích, kích thước mặt bích và loại bề mặt bịt kín.

• Đối với các ứng dụng có độ mài mòn cao như bùn khoáng, chất thải và cát/sỏi:
Giải pháp cao su bên trong chống mài mòn cần được xác nhận.

• Đối với các ứng dụng truyền tải hút hoặc chân không:
Phải xác định mức áp suất chân không và xác nhận xem có cần khung dây thép xoắn ốc hay không.

• Đối với dự án phi tiêu chuẩn:
Nên cung cấp bản vẽ, mẫu ống cũ hoặc kích thước kết nối thực tế để xác nhận kỹ thuật.

Biện pháp phòng ngừa khi vận hành

· Áp suất làm việc, áp suất chân không và nhiệt độ không được vượt quá phạm vi cho phép của mẫu ống đã được xác nhận. Các giới hạn cụ thể phải tuân theo các tài liệu xác nhận kỹ thuật của sản phẩm.

· Khi vận chuyển các chất mài mòn như cát và bùn khoáng, phải chọn cấu trúc cao su bên trong phù hợp theo điều kiện mài mòn thực tế và phải kiểm tra thân ống thường xuyên.

· Trước khi lắp đặt mặt bích, hãy kiểm tra tiêu chuẩn mặt bích, khoảng cách lỗ bu lông, bề mặt bịt kín và kích thước kết nối bu lông để tránh căn chỉnh cưỡng bức trong quá trình lắp đặt.

· Đối với các ứng dụng hút, phải xác nhận yêu cầu chân không và cấu hình gia cố dây thép xoắn ốc. Nếu xảy ra hiện tượng xẹp, xẹp hoặc biến dạng ống bất thường, hãy ngừng sử dụng ống và kiểm tra các điều kiện vận hành.

· Trong quá trình lắp đặt và vận chuyển, tránh va đập, ép hoặc kéo lê không cần thiết vào các đầu mặt bích để giảm hư hỏng các bộ phận kết nối và thân ống.

· Đối với môi trường hóa học đặc biệt, môi trường nhiệt độ cao hoặc điều kiện hoạt động không chuẩn, hãy cung cấp thông tin như thành phần và nhiệt độ môi trường trước khi mua. Nhân viên kỹ thuật phải xác nhận tính tương thích của vật liệu.

Quản lý cuộc sống bảo trì và dịch vụ

Tuổi thọ thực tế của ống cao su đường kính lớn có liên quan đến môi trường truyền tải, áp suất, áp suất chân không, nhiệt độ, độ uốn, điều kiện lắp đặt và tần suất sử dụng.

Vì vậy, việc bảo trì cần tập trung vào:

Kiểm tra thường xuyên + Hồ sơ tình trạng vận hành + Xử lý kịp thời các tình trạng bất thường

· Thường xuyên kiểm tra xem lớp cao su bên ngoài có bị nứt, mòn bất thường, phồng lên hoặc các hư hỏng dễ thấy khác hay không.

· Kiểm tra xem khu vực kết nối mặt bích có bị lỏng, rò rỉ hoặc biến dạng bất thường hay không.

· Kiểm tra tình trạng ống trong quá trình hút và xả, chú ý đến hiện tượng xẹp, xẹp hoặc biến dạng bất thường.

· Đối với các phương tiện mài mòn như bùn khoáng và cát/sỏi, hãy ghi lại tình trạng mài mòn theo cách sử dụng thực tế để làm tài liệu tham khảo cho việc tối ưu hóa lựa chọn trong tương lai.

· Khi ống không còn hoạt động, tránh bị vật sắc nhọn đè nén trong thời gian dài. Trong quá trình xử lý và lưu trữ, hãy giảm thiểu sự uốn cong và va đập không cần thiết.

· Nếu xảy ra áp suất bất thường, rò rỉ rõ ràng, hư hỏng cấu trúc hoặc kết nối bất thường, hãy ngừng sử dụng ống và thực hiện kiểm tra kỹ thuật.

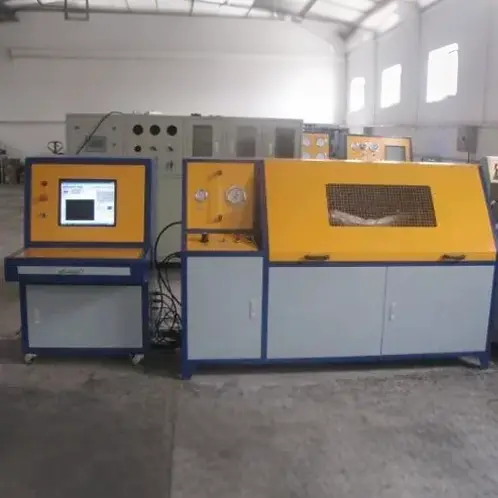

Kiểm soát chất lượng và giao hàng

Theo thông tin sản phẩm hiện có, thành phẩm có thể được kiểm tra theo thông số kỹ thuật của sản phẩm và yêu cầu của khách hàng, bao gồm:

· Vẻ bề ngoài

· Đường kính trong

· Đường kính ngoài

· Chiều dài

· Kích thước mặt bích

· Áp lực

· Chân không / Áp suất âm

· Độ cứng

· Hiệu suất cao su

Nếu khách hàng có yêu cầu kiểm tra đặc biệt, các hạng mục kiểm tra và tiêu chuẩn chấp nhận phải được xác nhận trước khi đặt hàng.

Đối với các sản phẩm tùy chỉnh, thông số kỹ thuật, yêu cầu mặt bích, mức áp suất, áp suất chân không, phương tiện vận chuyển và yêu cầu phân phối có thể được xác nhận trong giai đoạn xác nhận kỹ thuật.

Câu hỏi thường gặp

1. Ống cao su hút và xả đường kính lớn có những thông số kỹ thuật nào?

Thông tin tham số hiện tại liệt kê các đường kính trong thông dụng bao gồm DN100, DN150, DN200, DN250, DN300, DN400 và DN500 mm. Kích thước lớn hơn có thể được xác nhận về mặt kỹ thuật theo yêu cầu của dự án.

2. Mặt bích có thể được lắp đặt trên ống không?

Đúng. Sản phẩm sử dụng kết nối mặt bích và có thể được trang bị theo tiêu chuẩn GB, DIN, ANSI, JIS, ASME hoặc bản vẽ của khách hàng.

3. Nó có thể được sử dụng để vận chuyển bùn khoáng và chất thải không?

Đúng. Theo nồng độ bùn, kích thước hạt, tốc độ dòng chảy, áp suất và nhiệt độ, có thể lựa chọn cấu trúc chống mài mòn phù hợp. Giải pháp cuối cùng phải được xác nhận theo điều kiện vận hành thực tế.

4. Nó có thể được sử dụng cho các dự án nạo vét không?

Đúng. Ống có thể được lựa chọn theo yêu cầu về môi trường, áp suất, chân không và phương pháp lắp đặt của hệ thống nạo vét.

5. Nó có thể được tùy chỉnh theo bản vẽ không?

Đúng. Khách hàng có thể cung cấp bản vẽ, mẫu hoặc thông số kỹ thuật chi tiết để xác nhận kết cấu thân ống và mặt bích.

6. MOQ là gì?

MOQ phụ thuộc vào loại sản phẩm, đặc điểm kỹ thuật, độ dài và yêu cầu tùy chỉnh.

Sản phẩm tiêu chuẩn có thể hỗ trợ mua hàng loạt nhỏ. Số lượng cụ thể sẽ được xác nhận trong quá trình báo giá.

7. Mẫu có thể được cung cấp không?

Một số sản phẩm tiêu chuẩn có thể cung cấp mẫu hoặc hỗ trợ mẫu. Chi phí lấy mẫu và chi phí vận chuyển sẽ được xác nhận theo tình hình sản phẩm và đơn hàng cụ thể.

8. Thời gian giao hàng là bao lâu?

Sản phẩm tiêu chuẩn thường cần 7–20 ngày làm việc.

Đối với các sản phẩm tùy chỉnh, ống có đường kính lớn và thông số kỹ thuật đặc biệt, thời gian giao hàng phải được xác nhận theo yêu cầu về cấu trúc, số lượng và sản xuất.

Lịch trình giao hàng rõ ràng sẽ được cung cấp trước khi đặt hàng.

9. Chất lượng được đảm bảo như thế nào đối với những đơn hàng số lượng lớn?

Việc kiểm tra chất lượng có thể được thực hiện theo thông số kỹ thuật của sản phẩm và yêu cầu của khách hàng, bao gồm kiểm tra hình thức, kích thước, mặt bích, áp suất và chân không.

Các mặt hàng kiểm tra đặc biệt phải được xác nhận trước khi mua.
