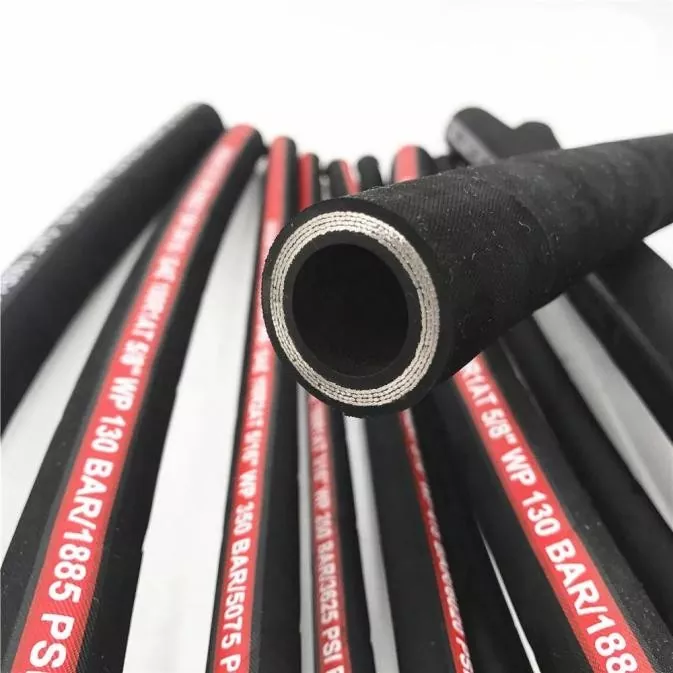

Ống quấn dây thép bốn lớp

Ống quấn dây thép bốn lớp JIDONGDA là ống áp lực gia cố được thiết kế dành riêng cho hệ thống thủy lực siêu cao áp. Không giống như các ống bện tiêu chuẩn dành cho áp suất thấp hoặc trung bình, sản phẩm này có cấu trúc bao gồm bốn lớp dây thép xoắn ốc theo các hướng xen kẽ. Nó chịu được các xung áp suất cao, các cú sốc thủy lực và tải trọng kéo dài, cường độ cao trong khi vẫn duy trì sự ổn định vận hành đặc biệt. Ống này chủ yếu được sử dụng trong các thiết bị như máy xây dựng hạng nặng, nhà máy luyện kim, thiết bị khai thác mỏ, hệ thống kỹ thuật hàng hải và các bộ nguồn thủy lực áp suất cao.

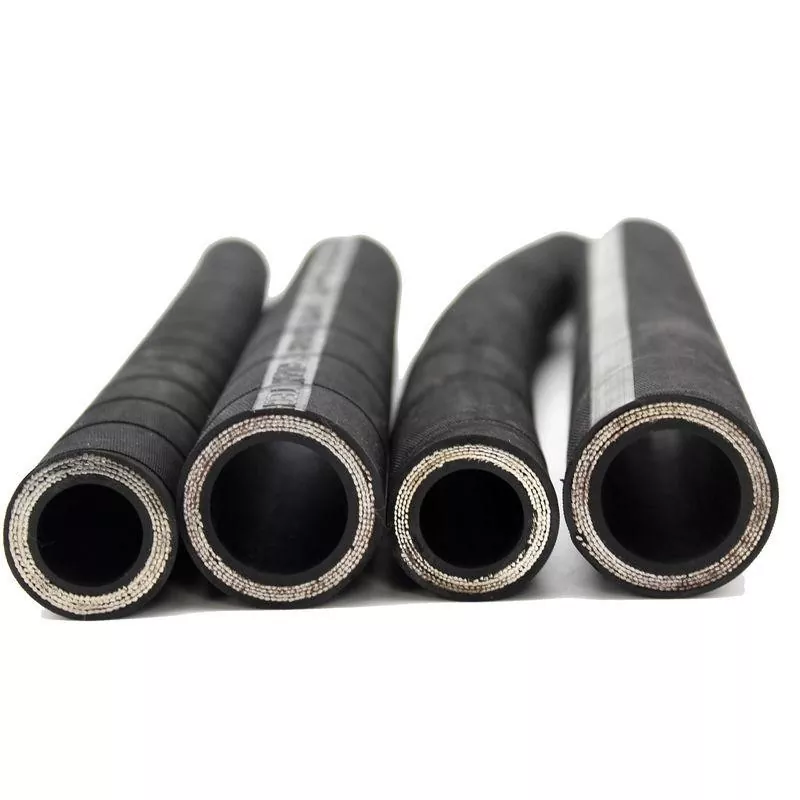

Xây dựng ống

1. Lớp bên trong chống dầu

Được làm bằng cao su tổng hợp NBR hiệu suất cao; khả năng chống dầu, thấm và ăn mòn từ môi trường vận hành; thích hợp để sử dụng với các chất lỏng thủy lực khác nhau.

2. Gia cố dây thép xoắn ốc bốn lớp

Dây thép cường độ cao được quấn xoắn ốc theo các hướng xen kẽ nhau; tăng cường đáng kể khả năng chống nổ và biến dạng, đảm bảo hiệu suất đáng tin cậy dưới áp suất cực cao.

3. Lớp đệm

Hấp thụ hiệu quả các cú sốc thủy lực tức thời, giảm mỏi kết cấu và kéo dài tuổi thọ của ống.

4. Lớp bảo vệ bên ngoài

Chống mài mòn, dầu, lão hóa và bức xạ tia cực tím; thích hợp để hoạt động trong các môi trường đòi hỏi khắt khe như ngoài trời, hầm mỏ và nhà máy luyện kim.

Đặc tính sản phẩm chính

1. Hoạt động ở áp suất cực cao: Áp suất làm việc danh nghĩa cao và hệ số an toàn vượt xa đáng kể so với ống thủy lực tiêu chuẩn;

2. Khả năng chống xung và va đập tuyệt vời: Thích hợp cho các ứng dụng nặng có biến động áp suất thường xuyên;

3. Độ ổn định kết cấu cao: Không bị phồng rộp, biến dạng hoặc rò rỉ khi vận hành ở tải trọng cao kéo dài;

4. Thiết kế chống mỏi cho tuổi thọ lâu dài: Giảm chi phí bảo trì và thay thế thiết bị một cách hiệu quả;

5. Khả năng thích ứng hoạt động cao: Chịu được dầu, nhiệt độ khắc nghiệt (cao và thấp) và lão hóa môi trường;

6. Tuân thủ các tiêu chuẩn an toàn quốc tế: Tương thích với nhiều hệ thống thủy lực công nghệ cao, áp suất cực cao.

Tùy chọn tùy chỉnh

JIDONGDA cung cấp các giải pháp phù hợp với yêu cầu vận hành cụ thể: kết cấu gia cố (Loại 4SH) cho áp suất cực cao; phiên bản vận hành ở nhiệt độ cao (lên tới 150°C) và nhiệt độ thấp (xuống tới -40°C); vỏ ngoài chống cháy; thiết kế chống tĩnh điện; phụ kiện tuân thủ các tiêu chuẩn SAE, DIN và EN; lớp bảo vệ bên ngoài siêu bền; và sản xuất lắp ráp ống tùy chỉnh.

Ứng dụng

Được sử dụng rộng rãi trong các lĩnh vực quan trọng như máy xây dựng hạng nặng, thiết bị luyện kim và luyện thép, máy khai thác mỏ, hệ thống thủy lực áp suất cao công nghiệp, thiết bị hàng hải và ngoài khơi, và thiết bị điện cao áp chuyên dụng.

Ví dụ ứng dụng thực tế

Ví dụ 1: Nâng cấp thiết bị phụ trợ thủy lực mỏ than

Ở các mỏ than lớn trong nước, các ống mềm tiêu chuẩn thường xuyên bị vỡ và rò rỉ dưới xung áp suất cao 42 MPa, dẫn đến thời gian ngừng hoạt động thường xuyên và hỏng hóc thiết bị. Tần suất thay thế ống mềm giảm 72%, nâng cao đáng kể năng suất và an toàn vận hành.

Ví dụ 2: Vận hành ở nhiệt độ cao tại máy cán nóng

Một nhà máy luyện kim ở tỉnh Sơn Đông vận hành các nhà máy cán nóng ở nhiệt độ trên 120°C, đòi hỏi các ống mềm có khả năng chịu nhiệt và xung áp suất đặc biệt. Công ty đã triển khai các ống dây thép bốn lớp JIDONGDA chịu nhiệt (lên đến 150°C) và chống cháy theo yêu cầu riêng, có khả năng chịu được bức xạ nhiệt kéo dài và các xung áp suất tần số cao. Tuổi thọ sử dụng của các sản phẩm này tương đương với tuổi thọ của các sản phẩm nhập khẩu tương đương, đồng thời chi phí mua sắm giảm 35%.

Ưu điểm sản phẩm chính

1. Cấu trúc dây thép xoắn ốc bốn lớp, đảm bảo khả năng chịu tải cao dưới áp suất cực cao và khả năng chống nổ và tải xung đặc biệt.

2. Thích ứng với các điều kiện công nghiệp khắc nghiệt khác nhau, mang lại khả năng chống chịu nhiệt độ khắc nghiệt, mài mòn và ăn mòn.

3. Thiết kế bền bỉ, chống mỏi, giúp giảm chi phí bảo trì thiết bị và nâng cao độ tin cậy.

4. Khả năng tương thích với nhiều tiêu chuẩn quốc tế; hỗ trợ cả lắp ráp tiêu chuẩn và tùy chỉnh.

5. Được sử dụng rộng rãi trong các hệ thống thủy lực cao cấp trên toàn thế giới, nổi bật bởi chất lượng ổn định, đáng tin cậy, phù hợp với thị trường xuất khẩu.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt chính giữa Ống quấn dây thép bốn lớp và ống bện tiêu chuẩn là gì? Chúng được thiết kế cho những điều kiện hoạt động nào?

A1: Ống bện tiêu chuẩn phù hợp cho các ứng dụng áp suất thấp đến trung bình (dưới 35 MPa) liên quan đến tải trọng xung nhỏ. Ngược lại, ống quấn xoắn ốc bốn lớp JIDONGDA mang lại tính toàn vẹn về cấu trúc vượt trội; nó vượt trội hơn đáng kể so với ống bện về khả năng chịu áp lực, độ bền mỏi và khả năng chống va đập. Ống này được thiết kế đặc biệt cho dịch vụ hạng nặng—xử lý áp suất cực cao (40–80 MPa), tải xung tần số cao và hoạt động chuyên sâu, liên tục trong khai thác mỏ, luyện kim và thiết bị hàng hải—do đó đảm bảo tăng cường an toàn và kéo dài tuổi thọ sử dụng.

Câu 2: Sản phẩm có thể chịu được nhiệt độ cực cao hay cực thấp không? Các phiên bản tùy chỉnh có sẵn không?

Đáp 2: Model tiêu chuẩn được thiết kế cho dải nhiệt độ hoạt động từ -40°C đến +100°C. Chúng tôi cũng cung cấp các phiên bản dành cho ứng dụng nhiệt độ cao (lên đến +150°C) và nhiệt độ thấp (xuống -40°C), cũng như các sản phẩm có tính năng chuyên dụng như lớp ngoài chống cháy, chống tĩnh điện hoặc chống mài mòn cao. Điều này làm cho chúng thích hợp để sử dụng trong môi trường cực lạnh, nhiệt độ cao, dễ nổ và các điều kiện liên quan đến các yếu tố mài mòn.

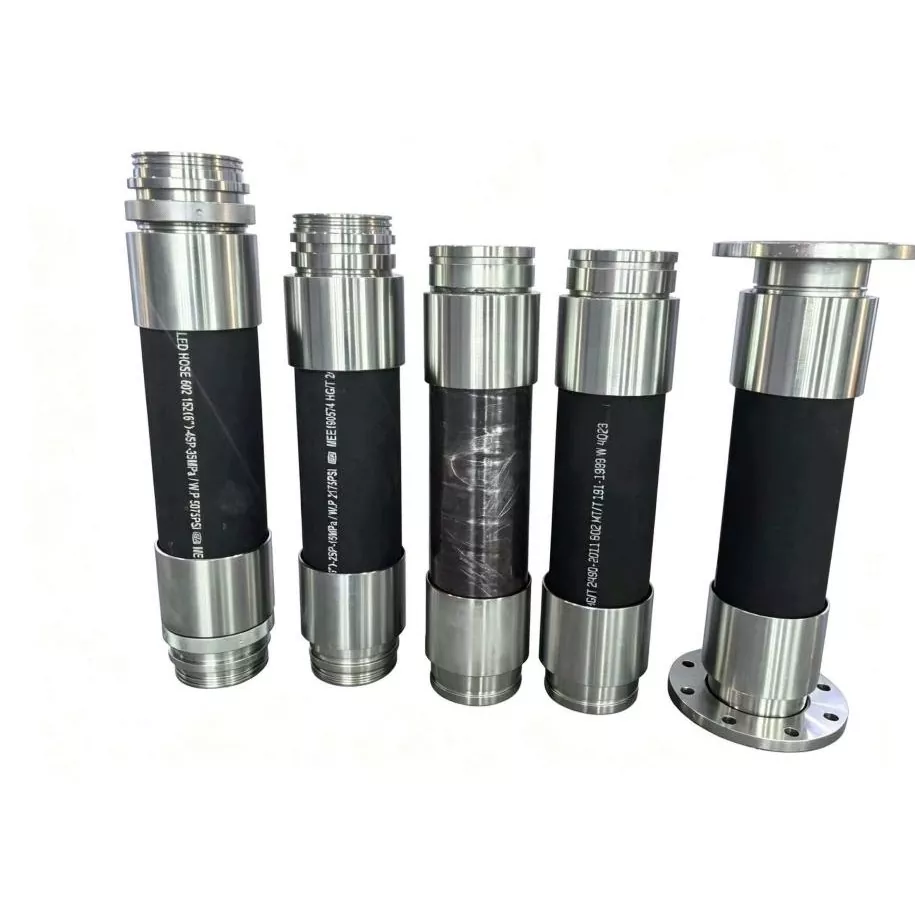

Câu 3: Có thể đặt hàng lắp ráp ống tùy chỉnh không? Các phụ kiện có tương thích với các tiêu chuẩn quốc tế chung không?

A3: Chúng tôi cung cấp các dịch vụ toàn diện để sản xuất cụm ống tương thích với các phụ kiện đáp ứng các tiêu chuẩn SAE, DIN và EN quốc tế. Chiều dài, góc uốn và kiểu lắp có thể được tùy chỉnh để phù hợp với cách bố trí thiết bị cụ thể. Tất cả các sản phẩm hoàn thiện đều trải qua thử nghiệm áp suất cao để đảm bảo hiệu suất không bị rò rỉ và tính nguyên vẹn của lớp bịt kín vượt trội trong điều kiện áp suất cực cao.
